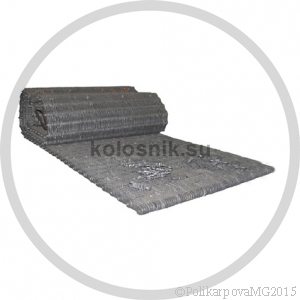

Колосниковое полотно устанавливается в механические топки с ленточным колосниковым полотном прямого и обратного хода типа ТЛПХ и ТЛЗМ, а также в топку ТЧЗМ с чешуйчатым колосниковым полотном. Колосниковое полотно одевается на ведущий и ведомый вал топки и приводится в движение приводом.
Колосниковое плотно топки ТЛЗМ
Колосниковое пленточное олотно ТЛЗМ собирается из собирается из пяти типов колосников-звеньев, надеваемых на штырь:
- колосник ведомый 00.1603.032 (Т 24.06.001) либо колосник ведомый (широкий) 00.1603.032-01 (Т 24.06.001-01);
- колосник крайний правый 00.1603.035 (Т 328.01.03.00.002);
- колосник крайний левый 00.1603.036 (Т 328.01.03.00.001);
- колосник ведущий правый 00.1603.057 (Т 24.06.004);
- колосник ведущий левый 00.1603.058 (Т 24.06.003).
Колосниковое плотно топки ТЛПХ
Ленточное колосниковое полотно ТЛПХ, состоят из трех типов колосников набранных на соединительном штыре:
- крайних 23.1603.007 (084);
- ведущих 23.1603.008 (080);
- ведомых 23.1603.006 (081).
Колосниковое полотно топки ТЧЗМ
Колосниковое полотно топки ТЧЗМ является полотном чешуйчатого типа. Оно состоит из стальных ведущих цепей, в которых закреплены держатели колосников в которые вставляются колосники. В зависимости от модификации топки держатели бывают пятидырые и шестидырые.
Чешуйчатое полотно ТЧЗМ с пятидырыми держателями собирается из следующего комплекта колосников:
- Колосник (узкий) 00.1603.056 (6.30.26);
- Держатель левый 00.7003.004 (Т 220.13.002);
- Держатель правый 00.7003.005 (Т 220.13.003);
- Держатель средний 00.7003.006 (Т 220.13.004).
Чешуйчатое полотно ТЧЗМ с шестидырыми держателями собирается из следующего комплекта колосников:
- Колосник 00.1603.038 (Т 220.13.001);
- Держатель левый 00.7003.001 (Т 9.05.001);
- Держатель правый 00.7003.002 (Т 9.05.002);
- Держатель средний 00.7003.003 (6.30.2).
Колосниковое полотно топок ТЛЗМ и ТЛПХ возможно купить россыпью, можно купить в сборе. Колосниковое полотно топки ТЧЗМ поставляется только россыпью.
Купить колосниковое полотно топки можно на котельном заводе производителе котлов и топок.
