Колосники топки ТЧЗМ

В механических топках ТЧЗМ применяется колосниковое полотно чешуйчатого типа.

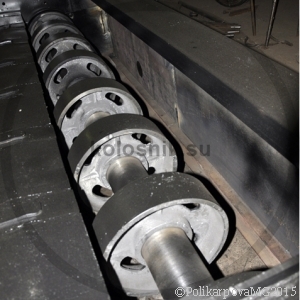

Колосниковое полотно топки ТЧЗМ состоит из ведущих стальных цепей, в которые закрепляются держатели колосников. В отверстия держателей вставляются колосники. Чешуйчатое полотно натягивается на вал, и с помощью привода приводится в движение. Снизу тяжелое полотно поддерживают чугунные валики ТЧЗМ.

Держатели колосников ТЧЗМ - это чугунные отливки сложной формы, в которых предусмотрены отверстия для крепления к движущейся цепи и отверстия для крепления на них колосников.

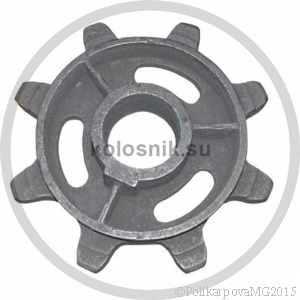

Плоские колосники топки ТЧЗМ вставляются в держатели и для очистки полотна от шлака поворачиваются при движении полотна вокруг ведущей звездочки.

Для удобства обслуживания и ремонта конструкцией предусмотрена замена прогоревших колосников ТЧЗМ без разборки всего полотна.

Существуют 2 различные модификации топки ТЧЗМ, и в завистимости от этого различаются колосники ТЧЗМ и их устанавливаемое в полотне количество.

Колосники ТЧЗМ (узкие) 00.1603.056 (6.30.26) устанавливаются в топки с держателями с пятью отверстиями.

Колосники ТЧЗМ 00.1603.038 (Т 220.13.001) устанавливаются в топки держателями с шестью отверстиями.

Количество устанавливаемых колосников в топках ТЧЗМ. Модификация 1.

Колосники ТЧЗМ Количество штук в топке Масса 1 штуки, кг
ТЧЗМ 2,7/4,0 ТЧЗМ 2,7/5,6 ТЧЗМ 2,7/6,5 ТЧЗМ 2,7/8,0
Колосник (узкий) 00.1603.056 (6.30.26) 2058 2814 3150 4032 3,4
Держатель левый (5 отверстий) 00.7003.004 (Т 220.13.002) 50 67 76 92 3,7
Держатель правый (5 отвестий) 00.7003.005 (Т 220.13.003) 50 67 76 92 3,71
Держатель средний (5 отверстий) 00.7003.006 (Т 220.13.004) 300 402 456 552 2,15

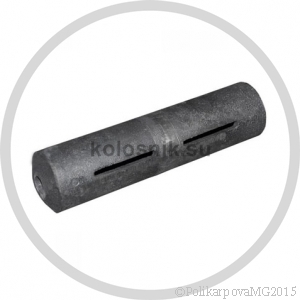

Валик (ролик) 00.4609.003 (6.30.25) 350 469 532 644 4,9

Количество устанавливаемых колосников в топках ТЧЗМ. Модификация 2.

Колосники ТЧЗМ Количество штук в топке Масса 1 штуки, кг
ТЧЗМ 2,7/4,0 ТЧЗМ 2,7/5,6 ТЧЗМ 2,7/6,5 ТЧЗМ 2,7/8,0
Колосник 00.1603.038 (Т 220.13.001) 1750 2345 2660 3220 3,7
Держатель левый (6 отверстий) 00.7003.001 (Т 9.05.001) 49 67 75 91 4,4
Держатель правый (6 отвестий) 00.7003.002 (Т 9.05.002) 49 67 75 91 4,4
Держатель средний (6 отверстий) 00.7003.003 (6.30.2) 294 402 450 581 2,2
Валик (ролик) 00.4609.003 (6.30.25) 350 469 532 644 4,9



Котельный завод "Росэнергопром" производит и реализует чугунные колосники. Купить чугунные колосники топки ТЧЗМ можно сделав заявку на сайте котельного завода. Транспортирование колосников и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана.
