Держатель правый топки ТЧЗМ

Держатель топки ТЧЗМ устанавливается в чешуйчатое колосниковое полотно топки ТЧЗМ - механической топки с чешуйчатой цепной решеткой.

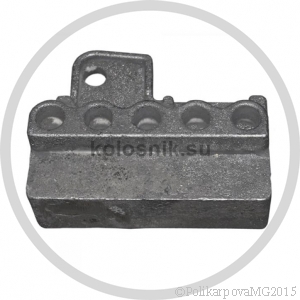

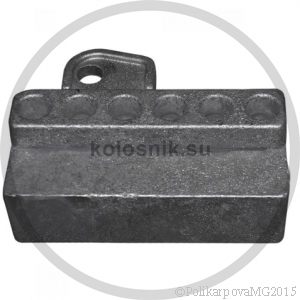

Держатель правый представляет собой чугунную отливку с отверстиями для установки колосников и отверстиями для пальцев крепления к цепи.

Держатели топки ТЧЗМ бывают двух модификаций - пятидырые и шестидырые, это зависит от модификации самой топки и года ее выпуска.

Маркировка держателей правых ТЧЗМ

Номер чертежа ОАО "Бийский котельный завод" (ОАО БИКЗ):

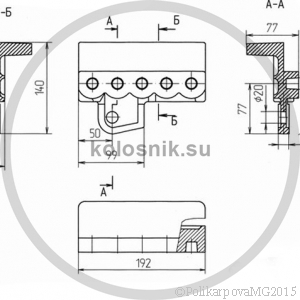

  • 00.7003.005 держатель правый топки ТЧЗМ (5 отверстий);

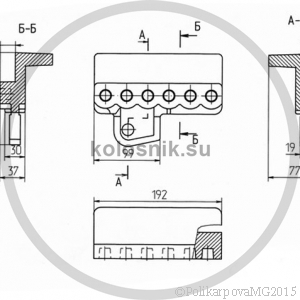

  • 00.7003.002 держатель правый топки ТЧЗМ (6 отверстий).

Номер чертежа ОАО "Кусинский литейно-машиностроительный завод" (ОАО КЛМЗ):

  • Т 220.13.003 держатель правый  топки ТЧЗМ (5 отверстий);
  • Т 9.05.002 держатель правый топки ТЧЗМ (6 отверстий).

Количество держателей колосников в топках ТЧЗМ

Наименование Количество штук на изделие Масса 1 штуки, кг
ТЧЗМ 2,7/4,0 ТЧЗМ 2,7/5,6 ТЧЗМ 2,7/6,5 ТЧЗМ 2,7/8,0
Держатель правый (5 отверстий) 00.7003.005 (Т 220.13.003) 50 67 76 92 3,71
Держатель правый (6 отвестий) 00.7003.002 (Т 9.05.002) 49 67 75 91 4,4

Ремонт чешуйчатого колосникового полотна топки ТЧЗМ

Ремонт колосникового полотна топки ТЧЗМ выполняется в следующей последовательности:

  1. Поставить в ремонтное положение узел подлежащий замене- напротив боковых дверец либо ремонтных лючков.
  2. Прослабить полотно путем ослабления натяжных винтов на натяжном валу.
  3. Вынуть установочные штифты до зоны замены колосников и держателей.
  4. Раздвинуть полотно, снять колосники.
  5. Удалить элементы крепления держателей - крепежные пальцы. Снять и заменить вышедшие из строя держатели.
  6. Собрать в обратной последовательности чешуйчатое колосниковое полотно.
  7. Натянуть колосниковое полотно с помощью натяжных винтов натяжного вала.
  8. Произвести обкатку полотна ТЧЗМ для контроля правильности натяжения колосникового полотна.

Купить держатель правый можно на котельном заводе производителе котлов и топок.

Обзор цены на запасные части и колосники ТЧЗМ приведен в разделе - цены на колосники ТЧЗМ.

Котельный завод "Росэнергопром" производит и реализует колосники топки ТЧЗМ. Купить держатель правый топки ТЧЗМ можно сделав заявку на сайте котельного завода. Транспортирование колосников и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана.
