Держатель средний топки ТЧЗМ

Держатель топки ТЧЗМ устанавливается в чешуйчатое колосниковое полотно топки ТЧЗМ - механической топки с чешуйчатой цепной решеткой.

Держатель средний представляет собой чугунную отливку с отверстиями для установки колосников и отверстиями для пальцев крепления к цепи.

Держатели топки ТЧЗМ бывают двух модификаций - пятидырые и шестидырые, это зависит от модификации самой топки и года ее выпуска.

Маркировка держателей средних ТЧЗМ

Номер чертежа ОАО "Бийский котельный завод" (ОАО БИКЗ):

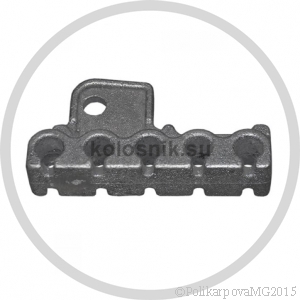

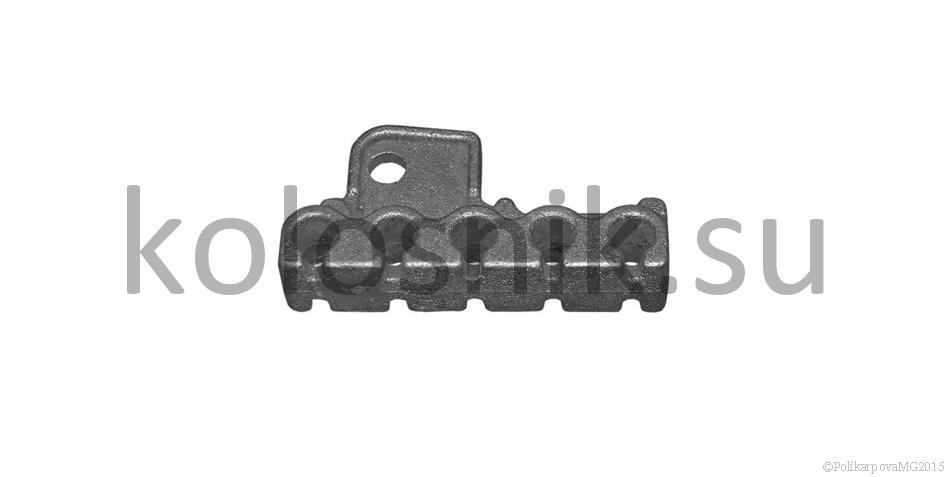

  • 00.7003.006 держатель средний топки ТЧЗМ (5 отверстий);

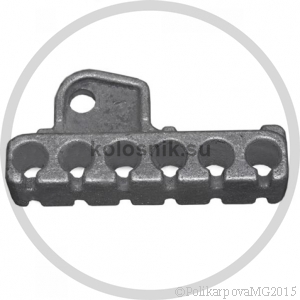

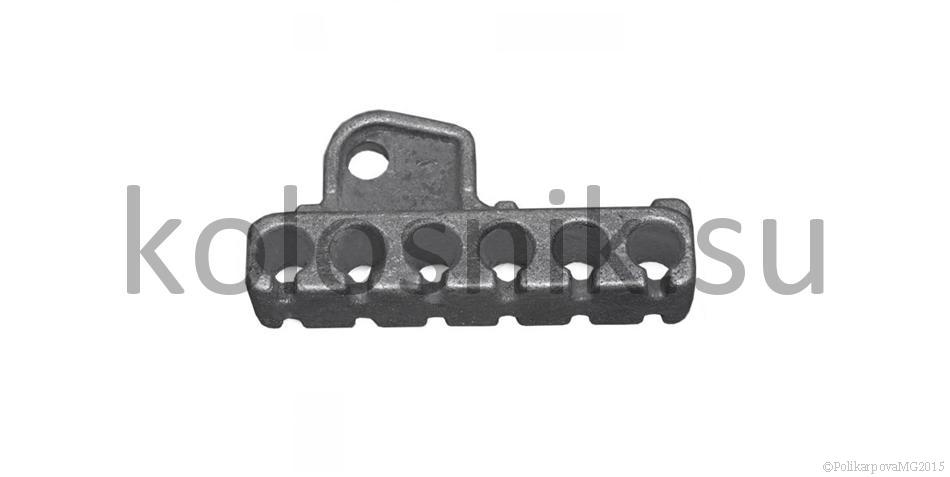

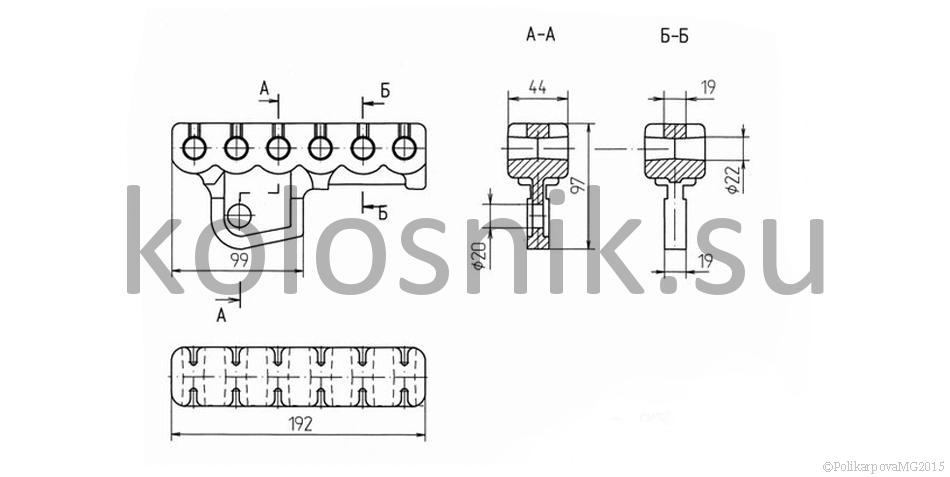

  • 00.7003.003 держатель средний топки ТЧЗМ (6 отверстий).

Номер чертежа ОАО "Кусинский литейно-машиностроительный завод" (ОАО КЛМЗ):

  • Т 220.13.004 держатель средний топки ТЧЗМ (5 отверстий);
  • Т 6.30.2 держатель средний топки ТЧЗМ (6 отверстий).

Количество держателей колосников в топках ТЧЗМ

Наименование Количество штук на изделие Масса 1 штуки, кг
ТЧЗМ 2,7/4,0 ТЧЗМ 2,7/5,6 ТЧЗМ 2,7/6,5 ТЧЗМ 2,7/8,0
Держатель средний (5 отверстий) 00.7003.006 (Т 220.13.004) 300 402 456 552 2,15
Держатель средний (6 отвестий) 00.7003.003 (6.30.2) 294 402 450 581 2,2

Ремонт чешуйчатого колосникового полотна топки ТЧЗМ

Ремонт колосникового полотна топки ТЧЗМ выполняется в следующей последовательности:

  1. Поставить в ремонтное положение узел подлежащий замене- напротив боковых дверец либо ремонтных лючков.
  2. Прослабить полотно путем ослабления натяжных винтов на натяжном валу.
  3. Вынуть установочные штифты до зоны замены колосников и держателей.
  4. Раздвинуть полотно, снять колосники.
  5. Удалить элементы крепления держателей - крепежные пальцы. Снять и заменить вышедшие из строя держатели.
  6. Собрать в обратной последовательности чешуйчатое колосниковое полотно.
  7. Натянуть колосниковое полотно с помощью натяжных винтов натяжного вала.
  8. Произвести обкатку полотна ТЧЗМ для контроля правильности натяжения колосникового полотна.

Купить держатель средний можно на котельном заводе производителе котлов и топок.

Обзор цены на запасные части и колосники ТЧЗМ приведен в разделе - цены на колосники ТЧЗМ.

Котельный завод "Росэнергопром" производит и реализует колосники топки ТЧЗМ. Купить держатель средний топки ТЧЗМ можно сделав заявку на сайте котельного завода. Транспортирование колосников и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана.
