Колосниковый котел 800 кВт
Цена с НДС: 318000 q
Данный товар вы можете купить на нашем заводе.
Отправьте нам заявку и мы перезвоним вам в ближайшее время.

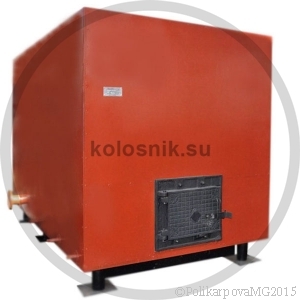

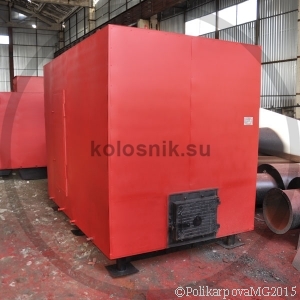

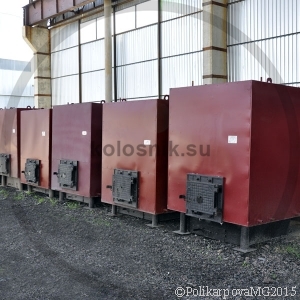

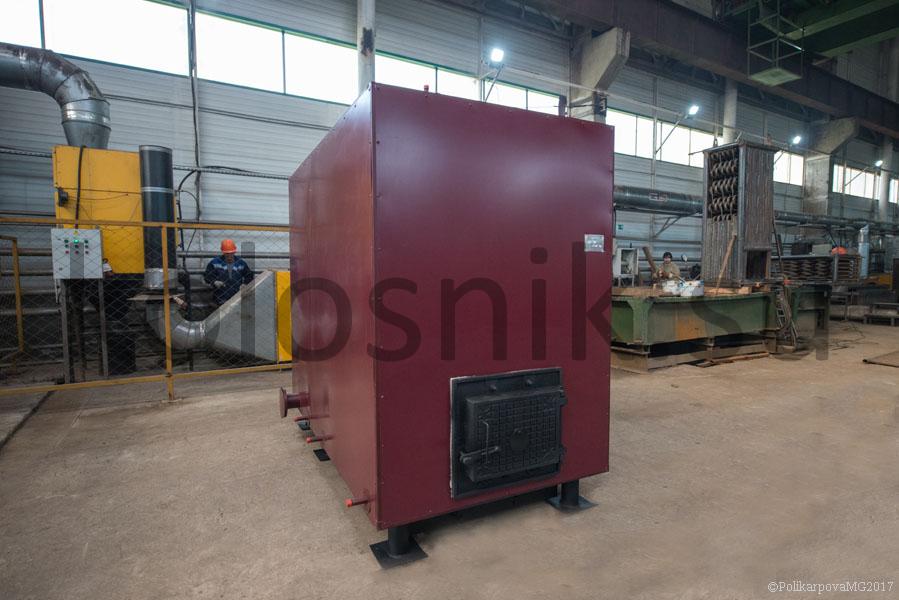

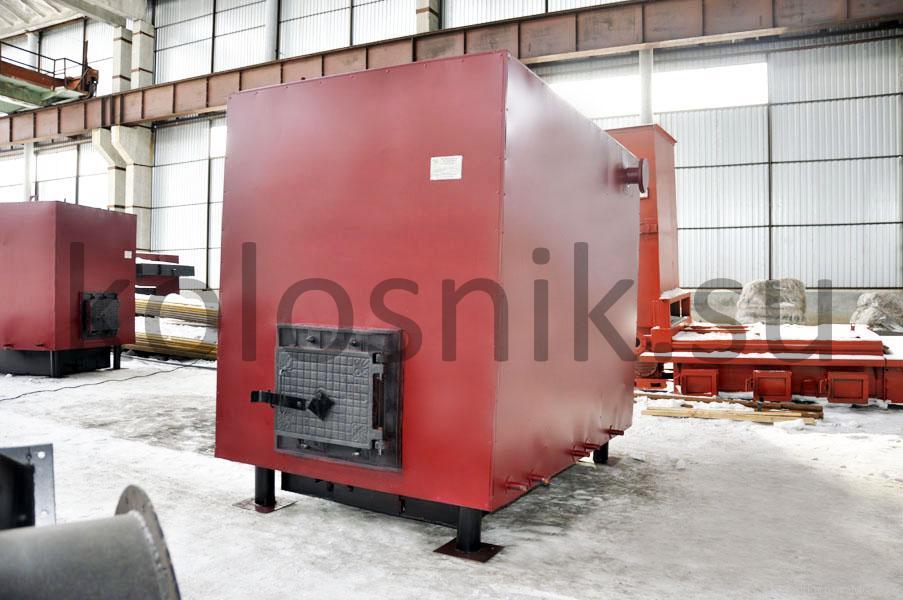

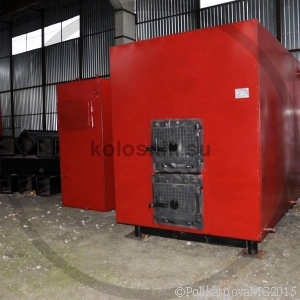

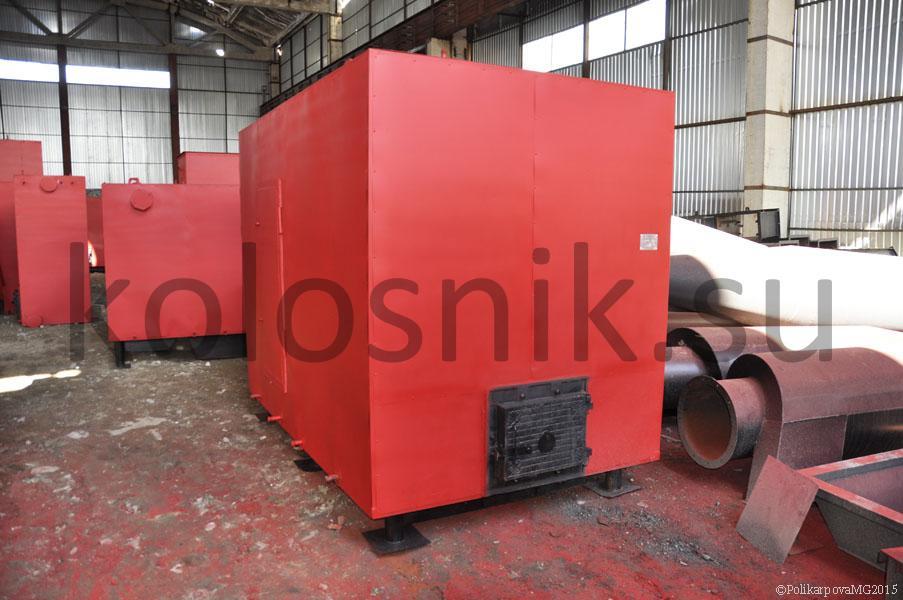

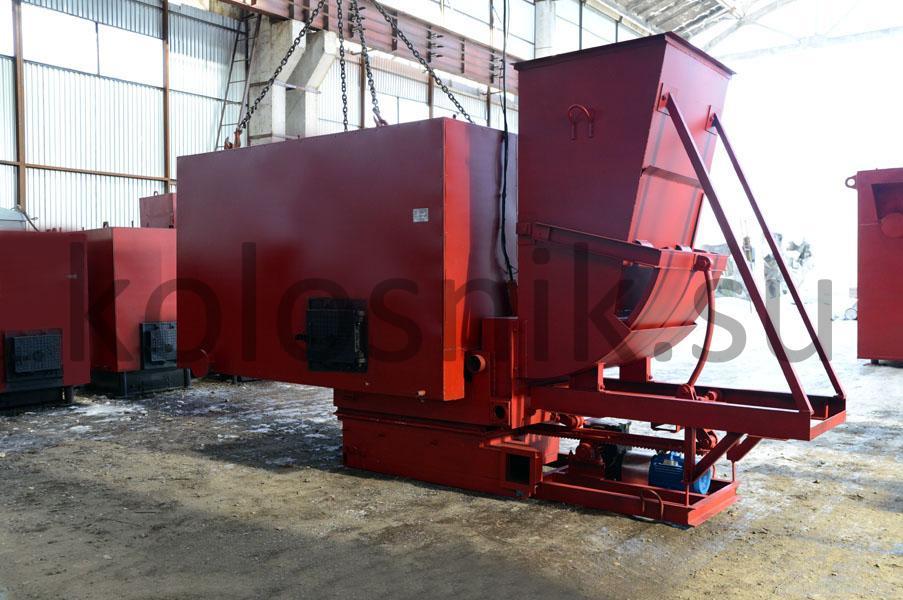

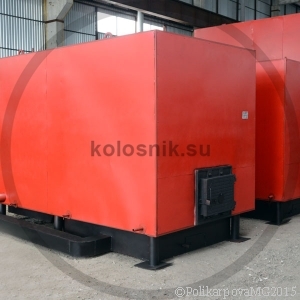

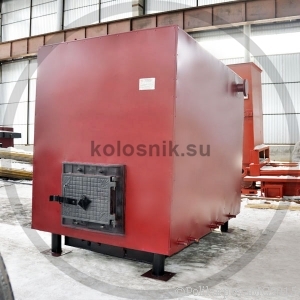

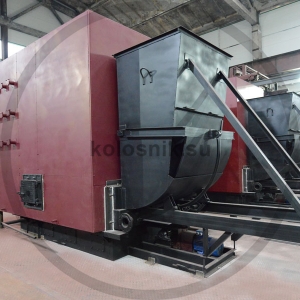

Колосниковый котел 800 кВт
Колосниковый котел 800 кВт (0,8 МВт) используется с целью отопления и горячего водоснабжения. Устанавливается в котельных с ручными топками. Котел функционирует с принудительной циркуляцией и тягой, которая обеспечивается вентиляторами и дымососами. Отапливаемая площадь котлов 8000 м2, отапливаемый объем 24000 м3. Используемое топливо - каменный и бурый уголь. Резервным видом топлива может являться древесное топливо.
Конструкция колосникового котла 800 кВт

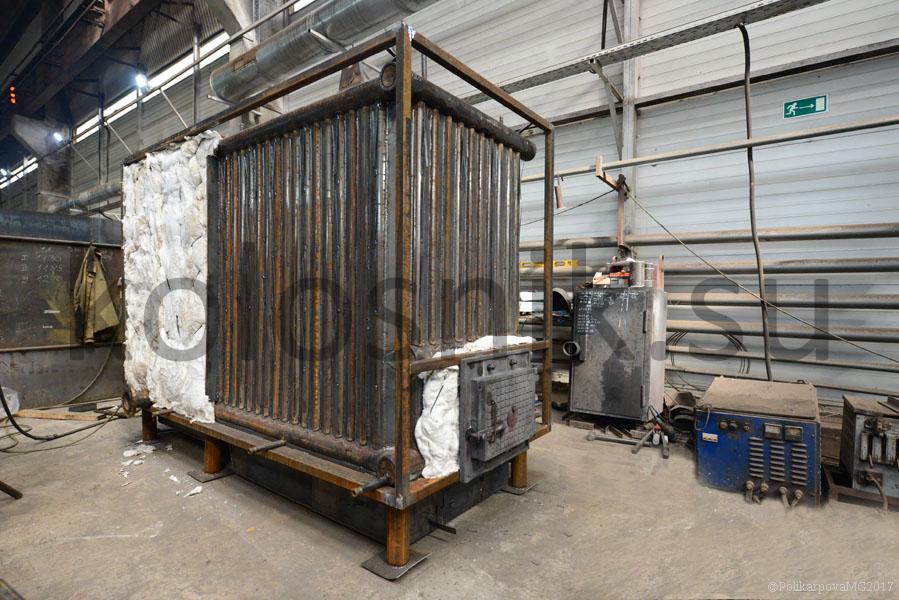

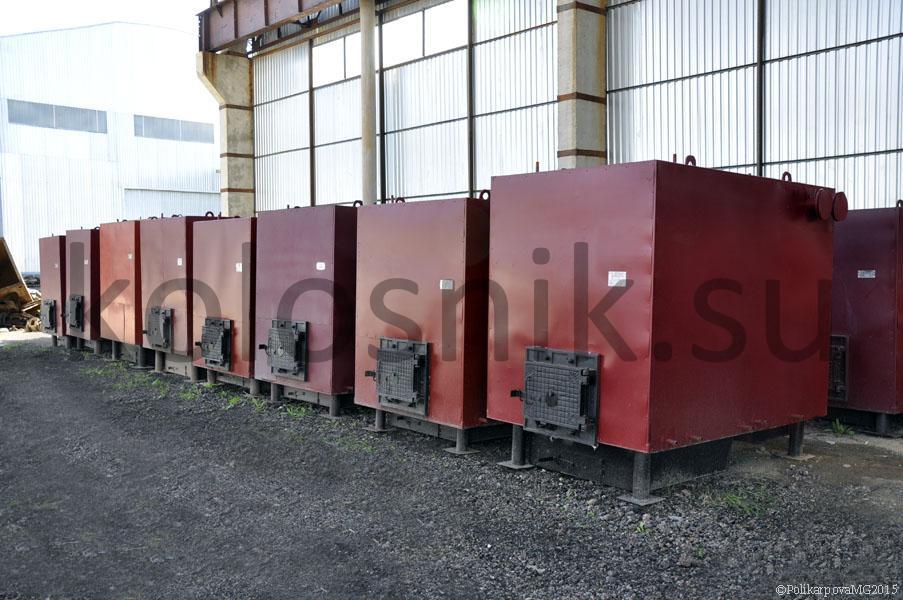

Колосниковый котел 800 кВт производится гладкотрубным, вертикальной компоновки. Снизу находится колосниковая топка с зольником, поверх двухходовой конвективный пакет из змеевиковых труб, с вваренными плавниками. Топочное пространство исполнено газоплотным. Снаружи котла имеется каркас обшитый стальными листами на который установливается теплоизоляция. Вода подводится в котел сверху, отведение воды и газов производится так же сверху.
Колосниковый котел 800 кВт обладает наименьшими запросами к качеству питательной воды. Скорости движения теплоносителя по трубам достигают 1-1,5 м/с, за сет этого турбулизируется поток и предотвращается отложение соли и накипи на стенках трубной системы котла. Коллектора котла обладают множеством перегородок, распределяющие поток теплоносителя таким образом, что в котле исключена вероятность образования застойных зон и возникновения теплового напряжения в трубной системе котла и ее локальный перегрев. За счет небольшого водяного объема и гладкотрубной трубной системы, котел безопасен в эксплуатации, взрывоопасность котла в любых аварийных ситуациях отсутствует.
Конструкция котла обеспечивает высокий КПД. Оптимальны данные котлы для каменных углей, так и для бурых углей. В котле максимально минимизированы потери с механическим и химическим недожогом топлива, с температурой уходящих газов и через ограждающие поверхности.

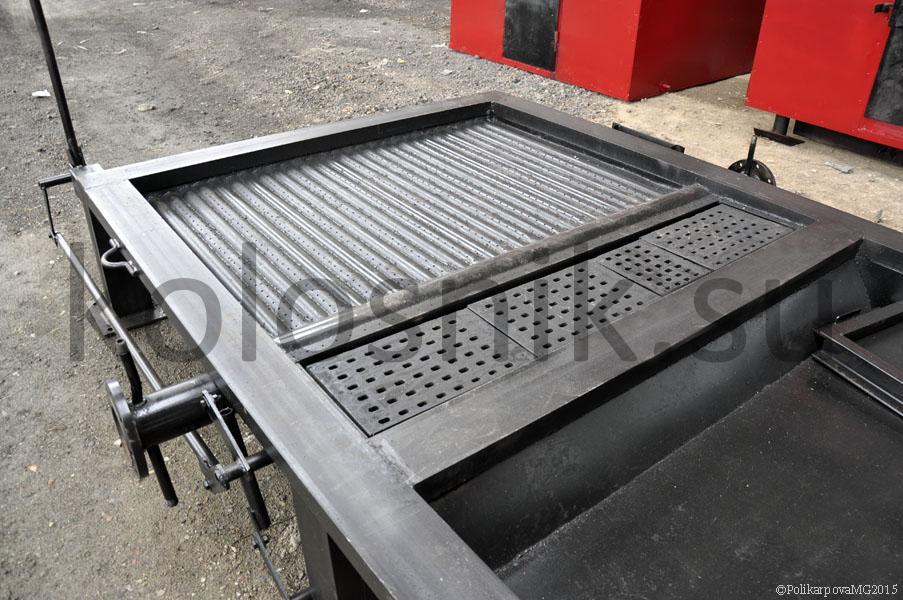

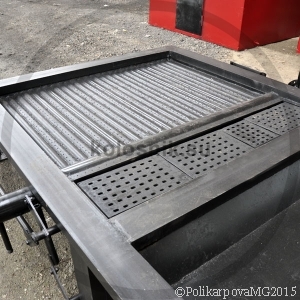

За счет большого объема топочной камер, оптимальной высоты происходит полное прогорание топлива, мельчайшие частицы топлива выносимые в топочный объем, успевают полностью прогореть, и сепарируются обратно на колосниковую решетку топки котла. Провал образующихся золы и шлака происходит в зольный короб под колосниками.
Газоплотность топки обеспечивается вваркой стальной полосы между охлаждаемых труб колосникового котла 800 кВт и исключает присосы холодного воздуха в топочную камеру и зону горения топлива. Воздух для горения топлива поступает исключительно снизу из зольника.

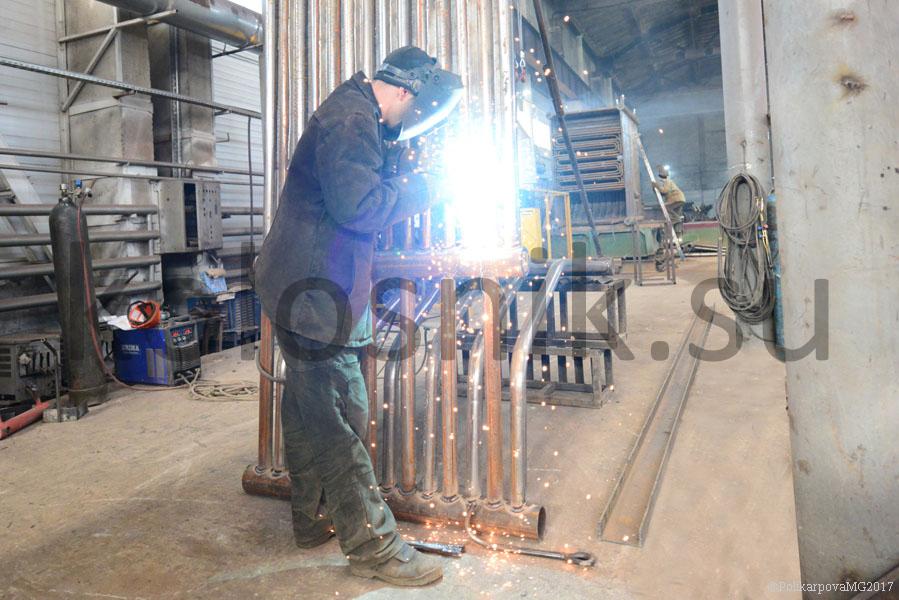

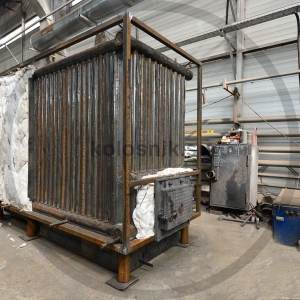

Конвективные пакеты устроены следующим образом - цельная труба загибается в змеевик, между ходами которого вваривается плавник. Получившиеся в форме флажков конвективные пакеты вставляются в котел друг напротив друга в шахматном порядке. Устроенная таким образом поверхность нагрева имеет обширную полезную площадь, участвующую в передаче тепла, и максимальный коэффициент теплопередачи, горячие дымовые газы на выходе из котла охлаждаются до температуры 180-200 °С. Кроме того, организация данным образом трубной системы котла обеспечивает его компактность, что также является его неоспоримым преимуществом.

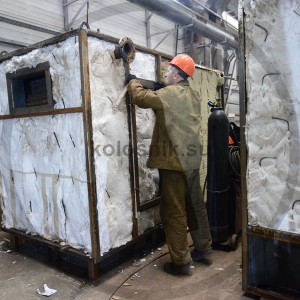

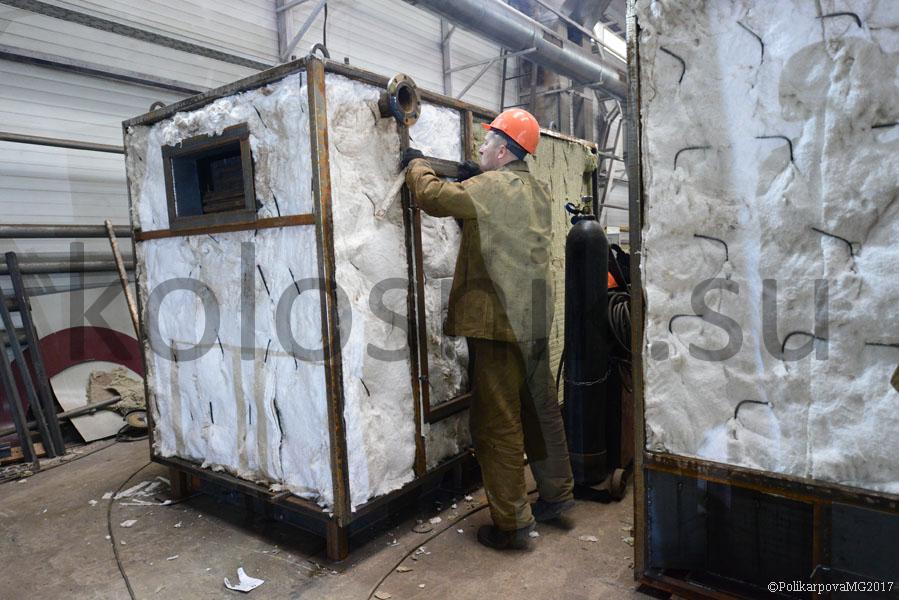

Изоляция котла обеспечивает температуру наружной стенки не более 30 °С, выполняется из плит ПТЭ, устанавливаемых на трубную систему, обшитых сверху стальным листом.
Технические характеристики колосникового котла 800 кВт
| Наименование | Колосниковый котел 800 кВт | |||
| Мощность водогрейного котла, Гкал/ч (МВт) | 0,7 (0,8) | |||
| Отапливаемая площадь при высоте потолка 3 м, м² | 8000 | |||
| Топливо | Кузнецкий Д | Харанорский Б1 | ||
| Низшая теплота сгорания, ккал/ч | 5230 | 2720 | ||
| КПД котла, не менее, % | 80 | 73 | ||
| Расход топлива, кг/ч | 167 | 403 | ||
| Расход условного топлива, кг/ч | 125 | |||
| Температура уходящих газов, °C | Не более 197 | |||
| Расход рабочей среды, м³/ч | 28 | |||
| Температура воды, °C | 70-95 | |||
| Давление рабочей среды, МПа (кгс/cм²) | 0,3-0,6 (3-6) | |||
| Гидравлическое сопротивление котла при перепаде температур 25°C, МПа (кгс/cм²) | не более 0,07 (0,7) | |||
| Аэродинамическое сопротивление, Па (мм. вод. ст.) | Не более 320 (32) | |||
| Площадь зеркала горения, м² | 1,9 | |||
| Габаритные размеры котельного блока, не более | ||||
| Длина, мм | 2640 | |||
| Ширина, мм | 1430 | |||
| Высота, мм | 1985 | |||
Монтаж котла

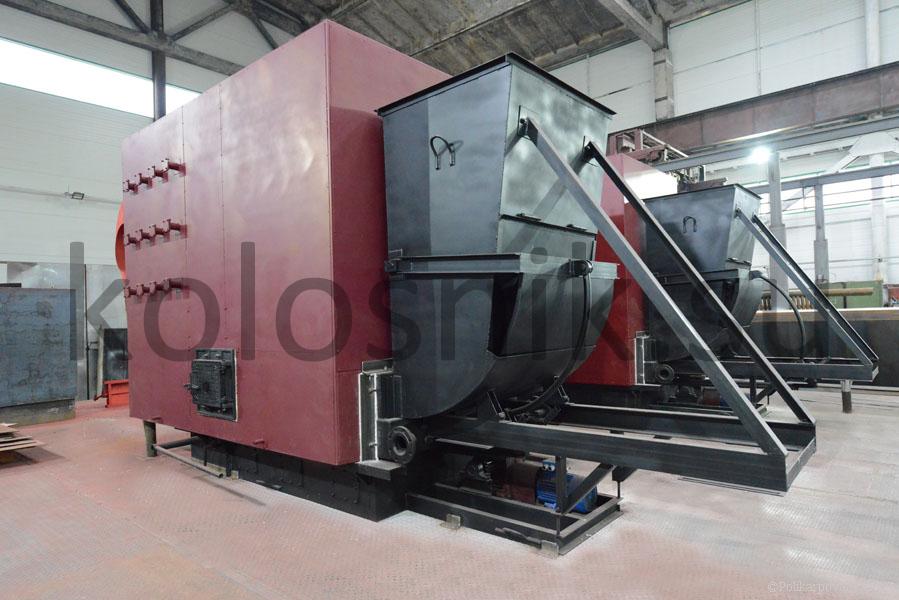

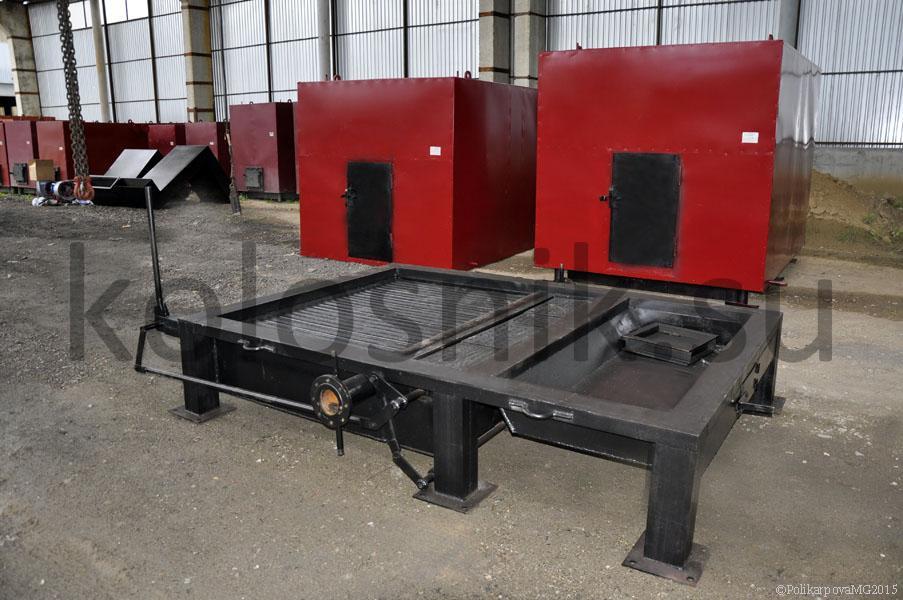

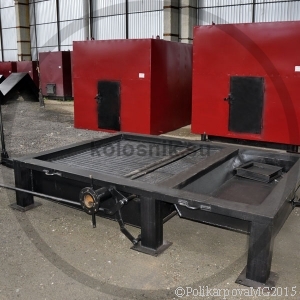

Колосниковый котел 800 кВт поставляется максимальной монтажной готовности. Имеет отдельно устанавливаемую колосниковую топку с опорами и зольниками и котельный блок. Котельный блок устанавливается на топку, подключается теплоноситель, КИП и запорная арматура, сверху подводится газоход. Для отвода дымовых газов к газоходу подсоединяется дымосос.
В комплект поставки котла входят: колосники, топочная дверка, клапаны предохранительные, вентили, манометры, термометры, паспорт котла, инструкция по эксплуатации котла.
Преимущества колосникового котла 800 кВт:
- высокий КПД и экономичность;
- минимальные требования к качеству питательной воды;
- компактные размеры;
- быстрый выход на мощность;
- удобство эксплуатации и обслуживания, надежность;
- низкая цена.
Котельный завод "РЭП" производит и реализует колосниковые котлы различных моделей. Купить колосниковый котел 800 кВт можно сделав заявку на сайте котельного завода. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана. Для предприятий, участвующих в тендерах завод изготавливает котлы по техническому заданию заказчика.
