Ведущий колосник топки ТЛЗМ является тяговым элементом и находится в зацеплении со звездочками.

Различают два вида ведущих колосников в зависимости от места их расположения:

  • колосник ведущий правый;
  • колосник ведущий левый.

В зависимости от производителя ведущие колосники также различаются по номеру чертежа, при этом являясь взаимозаменяемыми.

Маркировка колосника принятая ОАО "Бийский котельный завод" (ОАО БИКЗ):

  • колосник ведущий правый 00.1603.057;
  • колосник ведущий левый 00.1603.058.

Маркировка колосника принятая ОАО "Кусинский литейно-машиностроительный завод" (ОАО КЛМЗ):

  • колосник ведущий правый Т 24.06.004;
  • колосник ведущий левый Т 24.06.003.

Количество ведущих колосников устанавливаемых в различных моделях топок ТЛЗМ и их масса:

Топка ТЛЗМ Топка ТЛЗМ 1,87-2,4 Топка ТЛЗМ 1,87-3,0 Топка ТЛЗМ 2,27-3,0 Топка ТЛЗМ 2,7-4,0 Масса 1 шт.
Колосники ведущие правые 76 90 135 174 3,65
Колосники ведущие левые 38 45 45 58 2,5

Ведущие колосники топки ТЛЗМ соединенняются поперечными штырями. Межколосниковое пространство заполняют ведомые колосники ТЛЗМ, а роль боковых уплотнений выполняют крайние колосники.

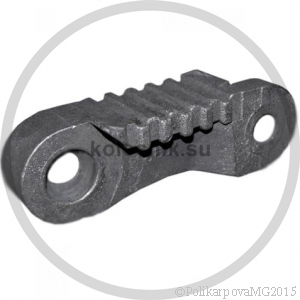

Колосник ведущий левый 00.1603.058 (Т 24.06.003)

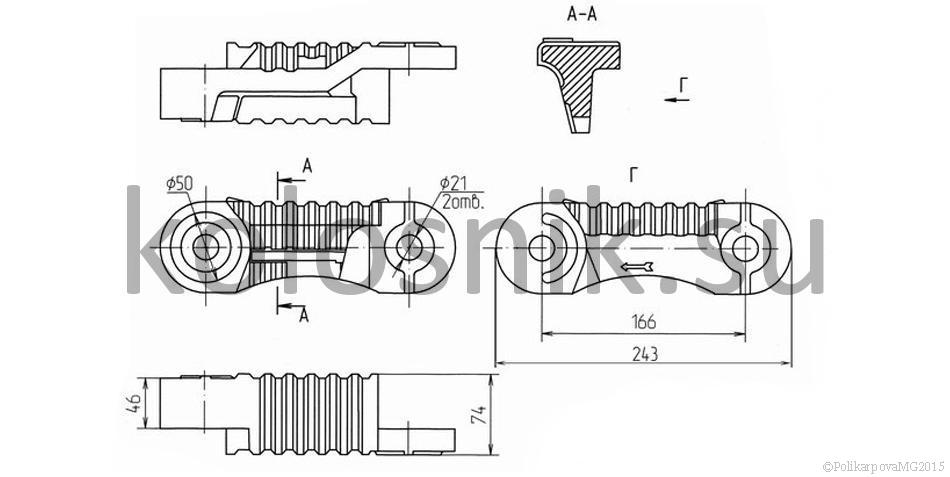

Колосник ведущий левый 00.1603.058 (Т 24.06.003). Чертеж

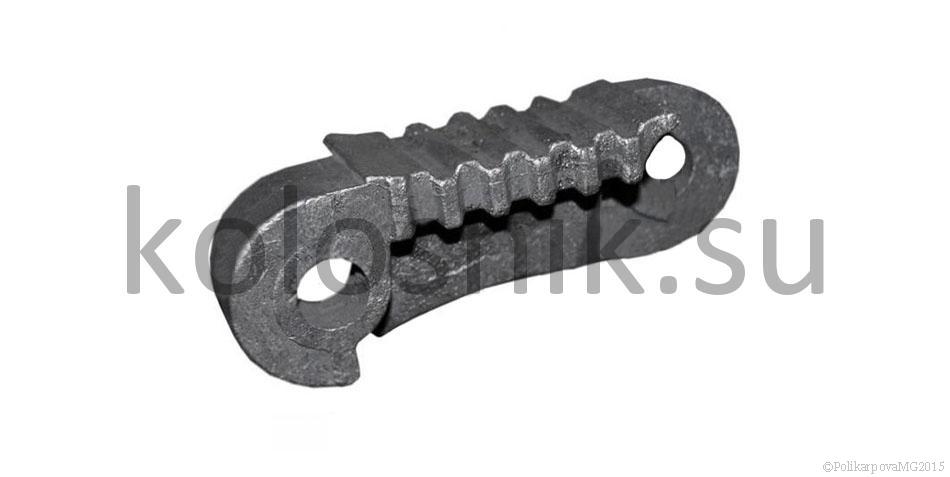

Колосник ведущий правый 00.1603.057 (Т 24.06.004)

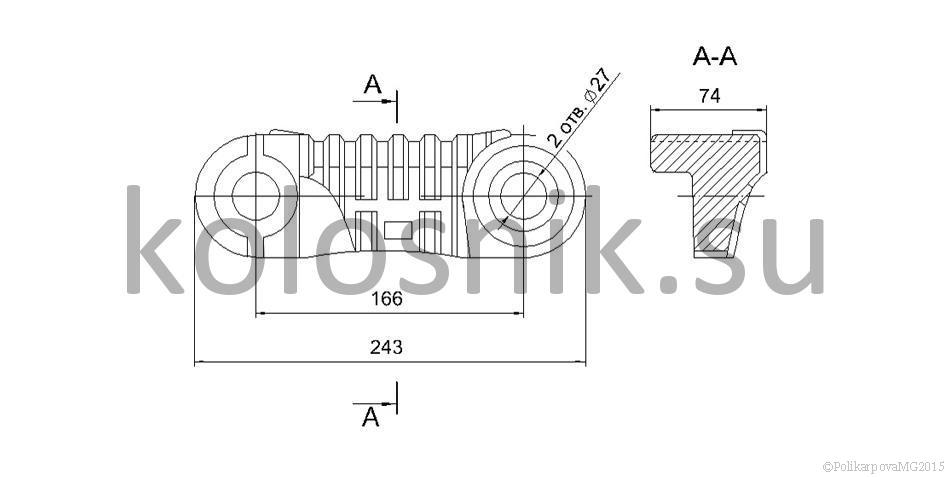

Колосник ведущий правый Т24.06.004. Чертеж
