Топка ТЧЗМ с чешуйчатым колосниковым полотном типа заднего хода и механическим забрасывателем типа ЗП или ПМЗ является разборной. Замена колосников и ремонт колосникового полотна производится участками, без разбора всего полотна.

Ремонт колосникового полотна топки ТЧЗМ выполняется в следующей последовательности:

  • Поставить в ремонтное положение узел подлежащий замене- напротив боковых дверец либо ремонтных лючков.
  • Прослабить полотно путем ослабления натяжных винтов на натяжном валу.
  • Вынуть установочные штифты до зоны замены колосников и держателей.
  • Раздвинуть полотно, снять колосники.
  • Удалить элементы крепления держателей - крепежные пальцы. Снять и заменить вышедшие из строя держатели.
  • Собрать в обратной последовательности чешуйчатое колосниковое полотно.
  • Натянуть колосниковое полотно с помощью натяжных винтов натяжного вала.
  • Произвести обкатку полотна ТЧЗМ для контроля правильности натяжения колосникового полотна.

Маркировка запасных частей топок ТЧЗМ может быть указана в соответствии с номерами чертежей, принятыми на ОАО "БИКЗ" либо ОАО "КЛМЗ", детали обоих производителей полностью аналогичны и взаимозаменяемы.

Колосниковое полотно ТЧЗМ может быть двух видов в зависимости от модификации и года выпуска топки, с пятидырыми отверстиями и с шестидырыми, в зависимости от этого различают комплект держателей и колосников, а также их количество.

Запасные части ТЧЗМ с держателями с пятью отверстиями:

Наименование Чертеж ОАО "БИКЗ" Чертеж ОАО "КЛМЗ" Количество деталей в топке ТЧЗМ, размер топки Масса 1 шт., к
ТЧЗМ 2,7/4,0 ТЧЗМ 2,7/5,6 ТЧЗМ 2,7/6,5 ТЧЗМ 2,7/8,0
Колосник (узкий) 00.1603.056 6.30.26 2058 2814 3150 4032 3,4
Держатель левый (5 отверстий) 00.7003.004 T 220.13.002 50 67 76 92 3,7
Держатель правый (5 отверстий) 00.7003.005 T 220.13.003 50 67 76 92 3,71
Держатель средний (5 отверстий) 00.7003.006 T 220.13.004 300 402 456 552 2,15

Запасные части ТЧЗМ с держателями с шестью отверстиями:

Наименование Чертеж ОАО "БИКЗ" Чертеж ОАО "КЛМЗ" Количество деталей в топке ТЧЗМ, размер топки Масса 1 шт., к
ТЧЗМ 2,7/4,0 ТЧЗМ 2,7/5,6 ТЧЗМ 2,7/6,5 ТЧЗМ 2,7/8,0
Колосник 00.1603.038 00.1603.038 Т 220.13.001 1750 2345 2660 3220 3,7
Держатель левый (6 отверстий) 00.7003.001 T 9.05.001 49 67 75 91 4,4
Держатель правый (6 отверстий) 00.7003.002 T 9.05.002 49 67 75 91 4,4
Держатель средний (6 отверстий) 00.7003.003 6.30.2 294 402 450 581 2,2

Прочие запасные части топки ТЧЗМ

Наименование Чертеж ОАО "БИКЗ" Чертеж ОАО "КЛМЗ" Количество деталей в топке ТЧЗМ, размер топки Масса 1 шт., к
ТЧЗМ 2,7/4,0 ТЧЗМ 2,7/5,6 ТЧЗМ 2,7/6,5 ТЧЗМ 2,7/8,0
Валик (ролик) 00.4609.003 6.30.25 350 469 532 644 4,9
Уплотнение заднее левое 00.1629.014 Т 22.01.001 1 1 1 1 14
Уплотнение заднее правое 00.1629.013 T 22.01.002 1 1 1 1 14
Уплотнение правое 00.1629.017 T 15.01.001 1 1 1 1 16
Уплотнение левое 00.1629.016 T 15.01.002 1 1 1 1 16
Уплотнение среднее 0.1629.015 T 15.01.003 5 6 8 9 18,8
Валик соединительный 00.4105.013 401.4.05 50 67 76 92 7,2
Вал передний в сборе 00.9459.015 T 82.06.000 1 1 1 1 942
Вал задний в сборе 00.9459.014 T 298.01.090 1 1 1 1 795
Шкив боковой 00.5645.052 T 220.04.005 2 2 2 2 38
Шкив заднего вала 00.5645.053 T 9.03.002 6 6 6 6 41
Звездочка 00.5701.015 T 9.02.002 8 8 8 8 48
Полумуфта 00.5684.001 483.20 1 1 1 1 28
Полумуфта 00.5684.001-001 483.21 1 1 1 1 30
фурма крайняя - Т 82.00.016 1 1 1 1 4,4
фурма средняя - Т 82.00.017 1 1 1 1 3,8
Колосник (шлакосниматель) 00.1602.010 Т 22.00.007 А 10 10 10 10 8,6
Кронштейн шлакоснимателя 00.7004.01 Т 160.00.001 А 10 10 10 10 4,7
Цепь 00.9496.013-0 Т 244.02.010 9750 мм. - - - 8,9 (1 метр)
Цепь 00.9496.01 Т 220.06.010 - 13065 мм. - - -
Цепь 00.9496.013-02 Т 246.02.010 - - 14820 мм. - -
Цепь 00.9496.013-03 Т 247.02.010 - - - 17940 мм. -
Подвеска Т 249.03.001 1 1 1 1 7,02
Подвеска Т 220.05.002 1 1 1 1 6,0
Корпус подшипника заднего вала 00.6927.010 Т 220.04.002 1 1 1 1 19,5
Букса задняя 00.6927.010 - 2 2 2 2 2
Букса передняя правая 00.1426.003 Т 9.02.003 1 1 1 1 36,6
Букса передняя левая 00.1426.002 - 1 1 1 1 2
Привод топки 00.9406.08 - 1 1 1 1 190
Крышка подшипника глухая вед.вала 00.5502.038-01 401.2.10 1 1 1 1 1
Крышка подшипника задн. вала 00.5502.038 Т 298.01.902 1 1 1 1 1
Крышка подшипника с отв. вед.вала 00.5502.037 Т 9.02.007 1 1 1 1 1
Плита - Т 81.01.205 2 2 2 2 2
Плита - Т 81.01.115 1 1 1 1 1

Купить запасные части ТЧЗМ можно на котельном заводе производителе котлов и топок.

Обзор цены на запасные части и колосники топки ТЧЗМ приведен в разделе - цены на колосники.

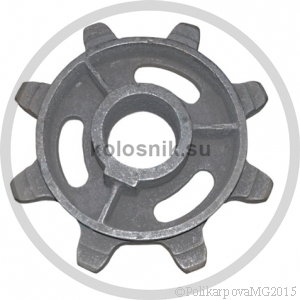

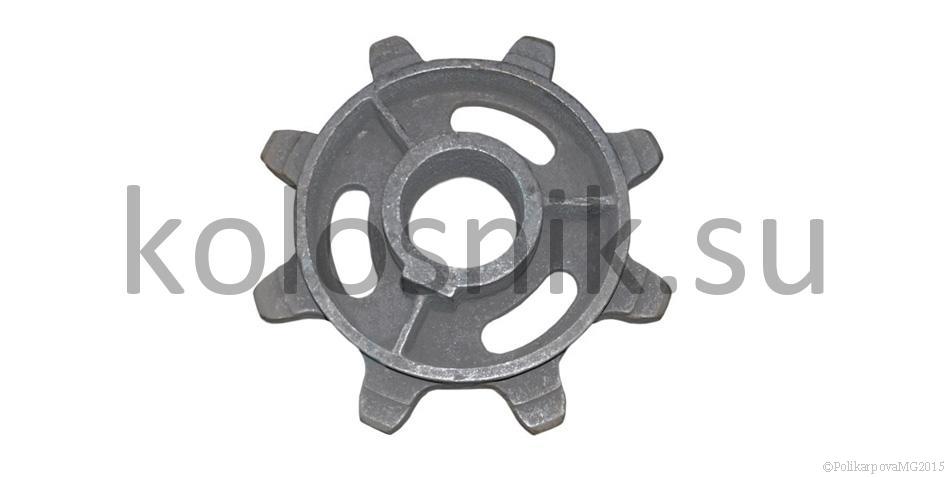

Звездочка ТЧЗМ Т 9.02.002

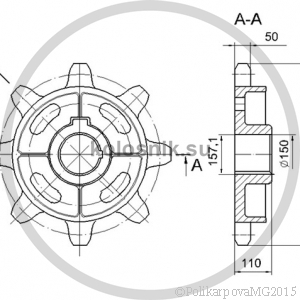

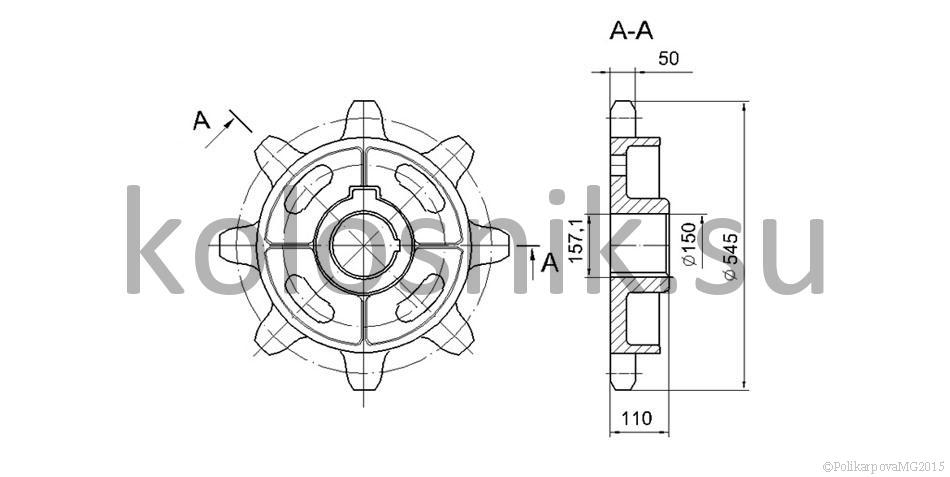

Звездочка ТЧЗМ Т 9.02.002. Чертеж

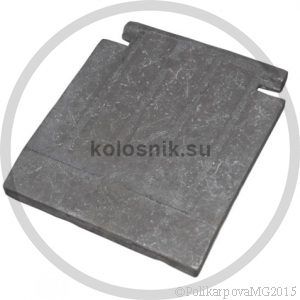

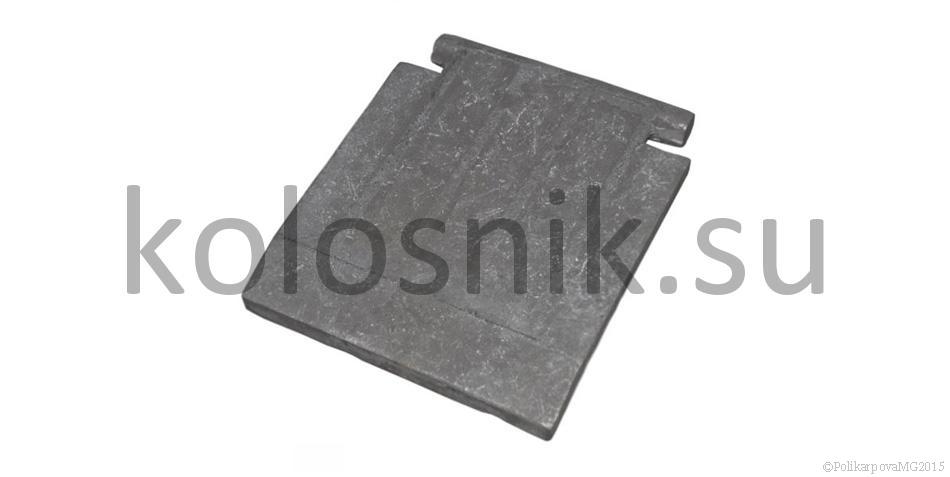

Колосник (шлакосниматель) Т22.00.007А

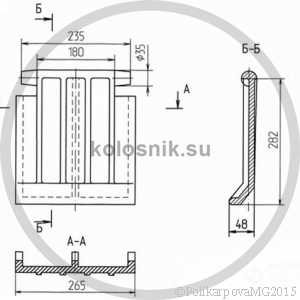

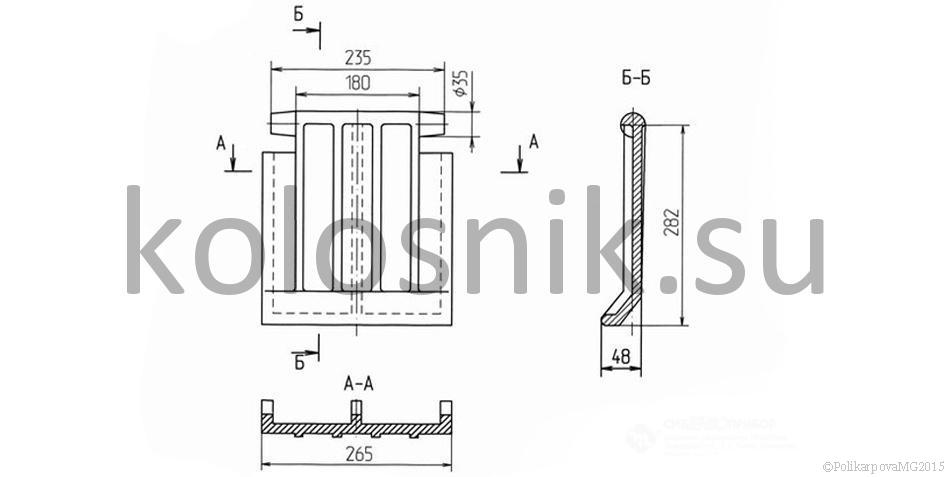

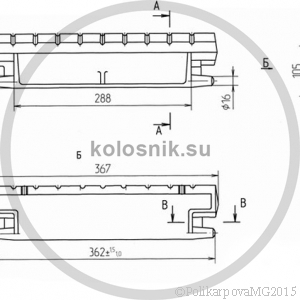

Колосник (шлакосниматель) Т22.00.007А. Чертеж

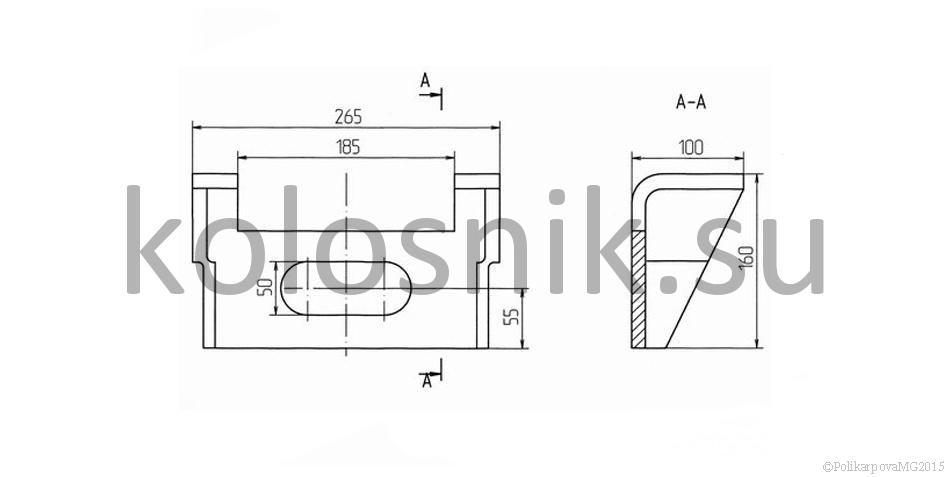

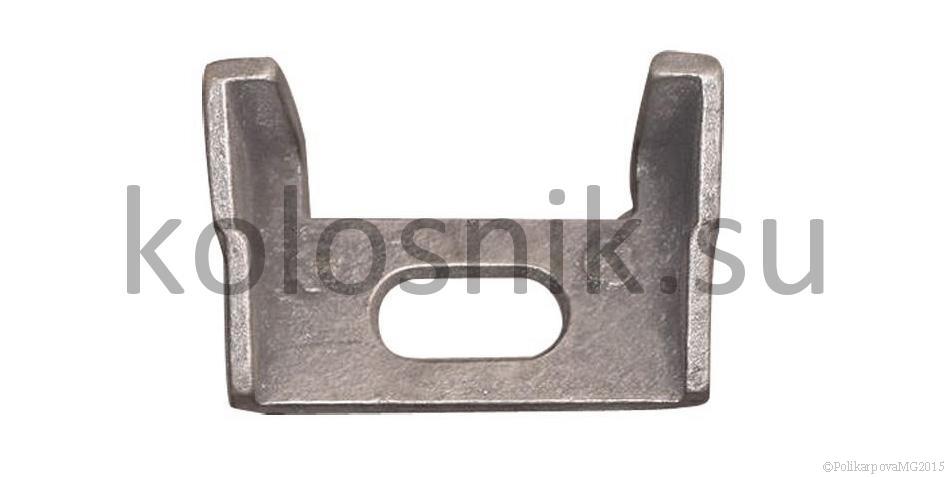

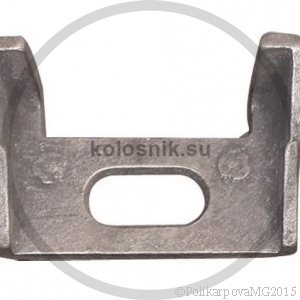

Кронштейн (Т 160.00.001 А)

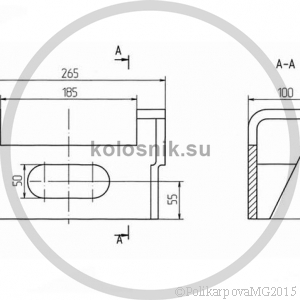

Кронштейн (Т 160.00.001 А). Чертеж

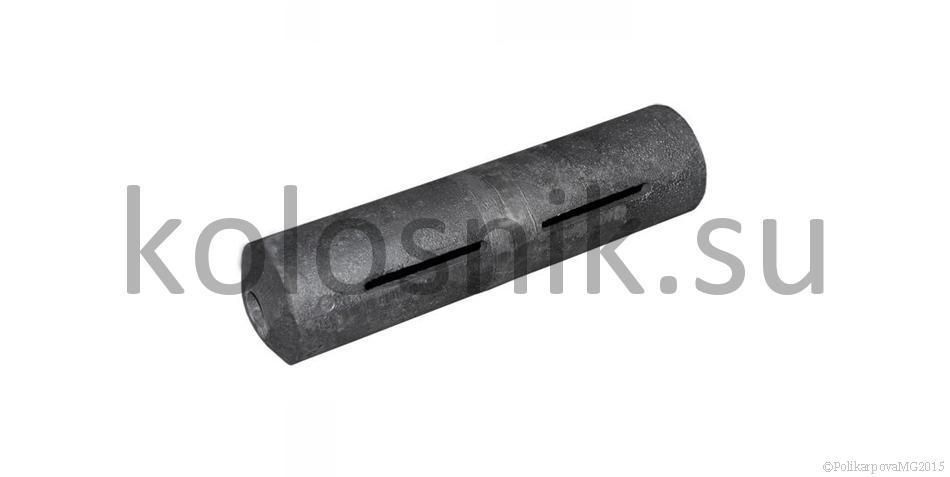

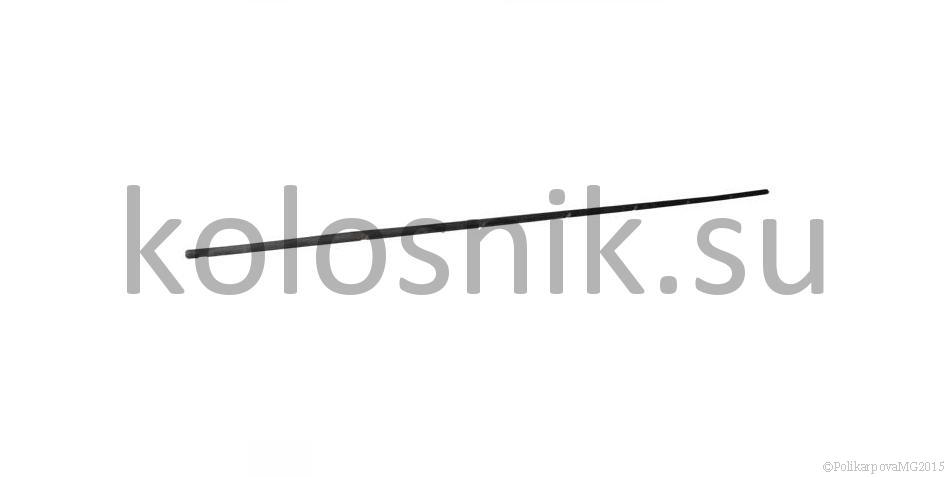

Валик соединительный 401.4.05 (00.4105.013)

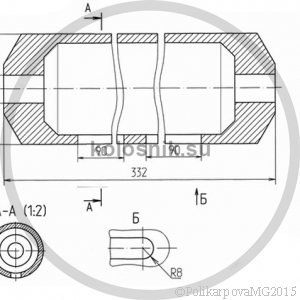

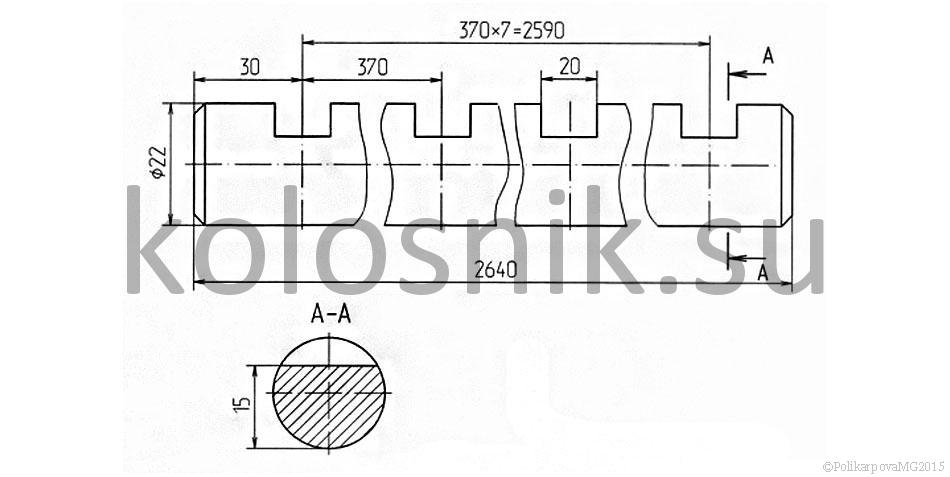

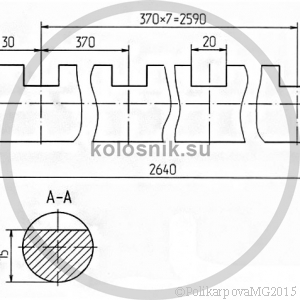

Валик соединительный 401.4.05 (00.4105.013). Чертеж

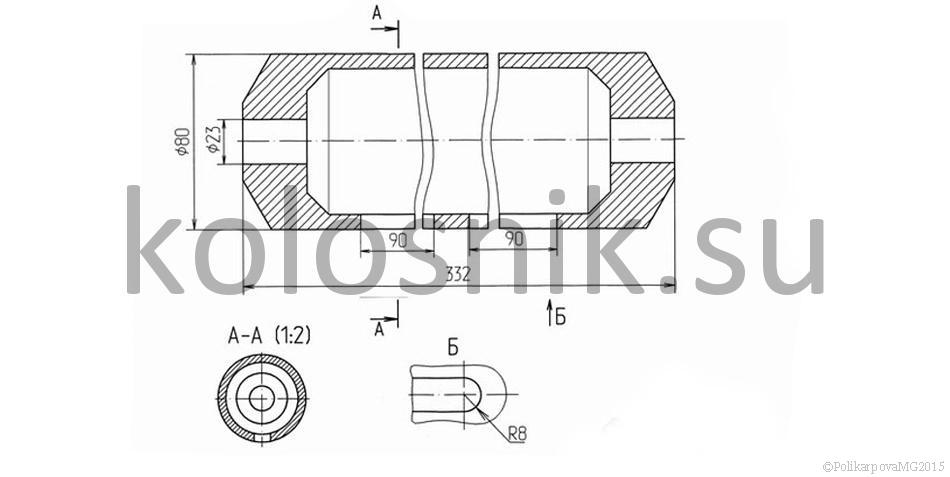

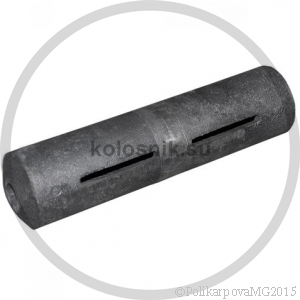

Ролик ТЧЗМ 6-30-25 (00.4609.003)
Ролик ТЧЗМ 6-30-25 (00.4609.003). Чертеж

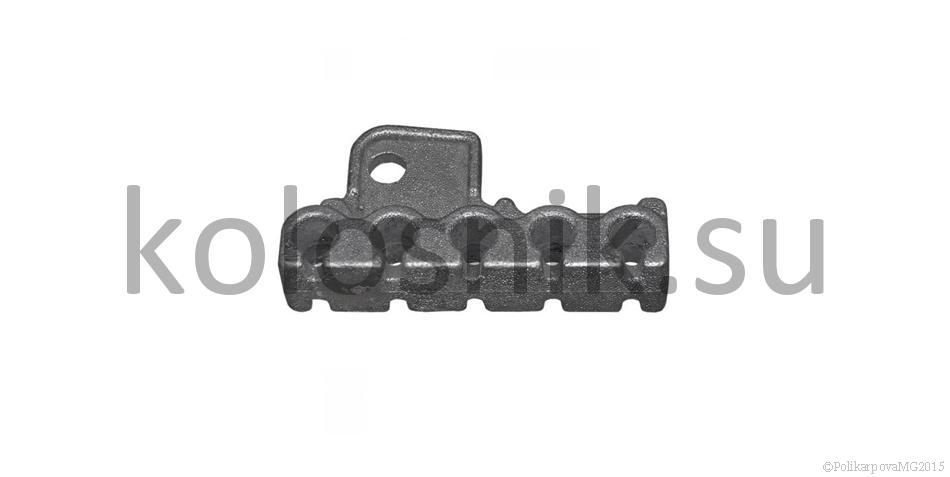

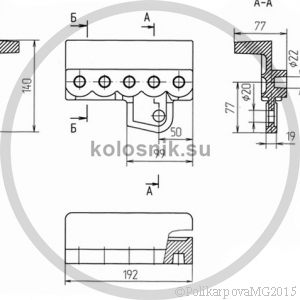

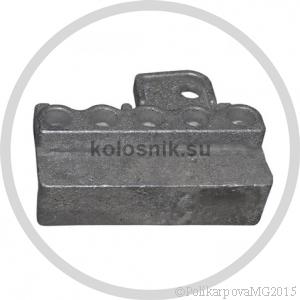

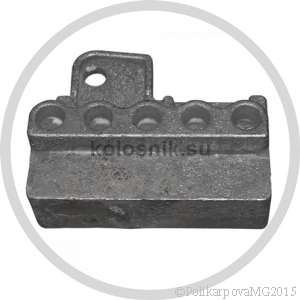

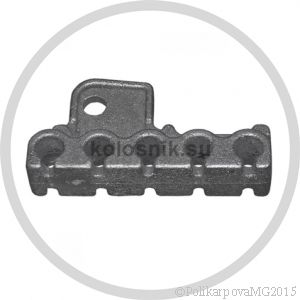

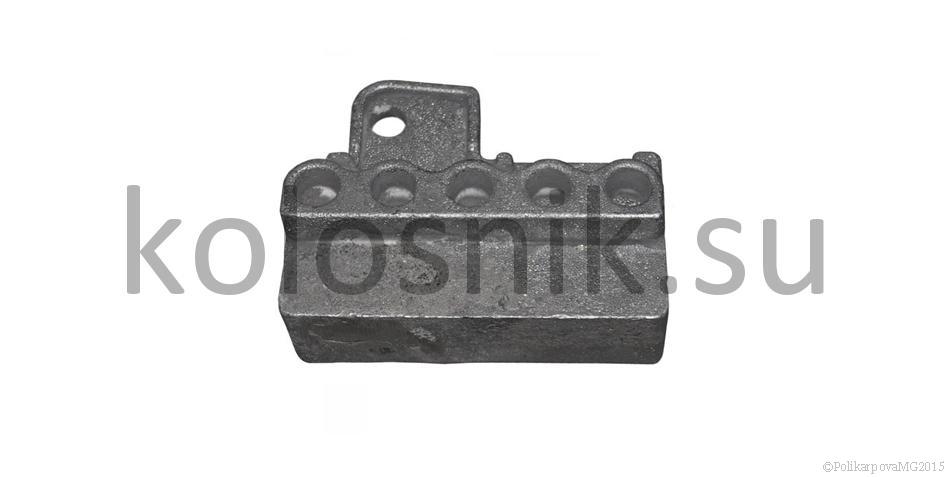

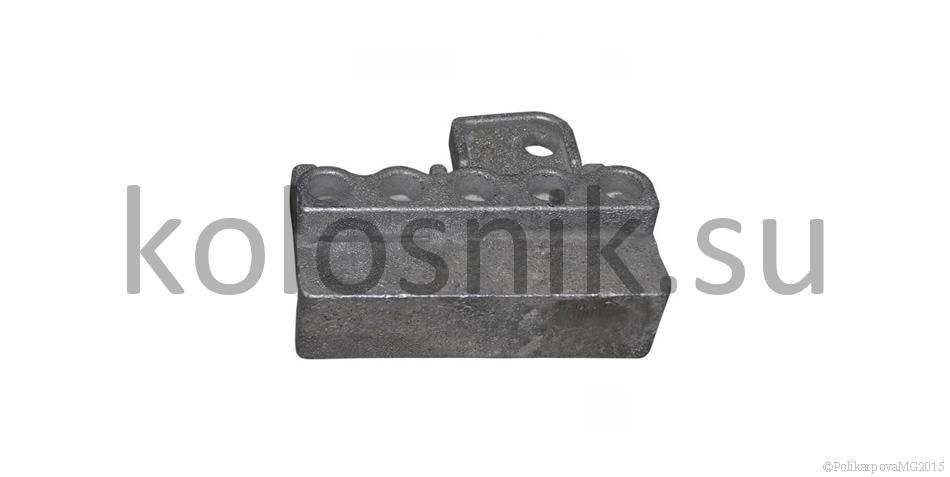

Держатель левый (5 отверстий) 00.7003.004 (T 220.13.002)

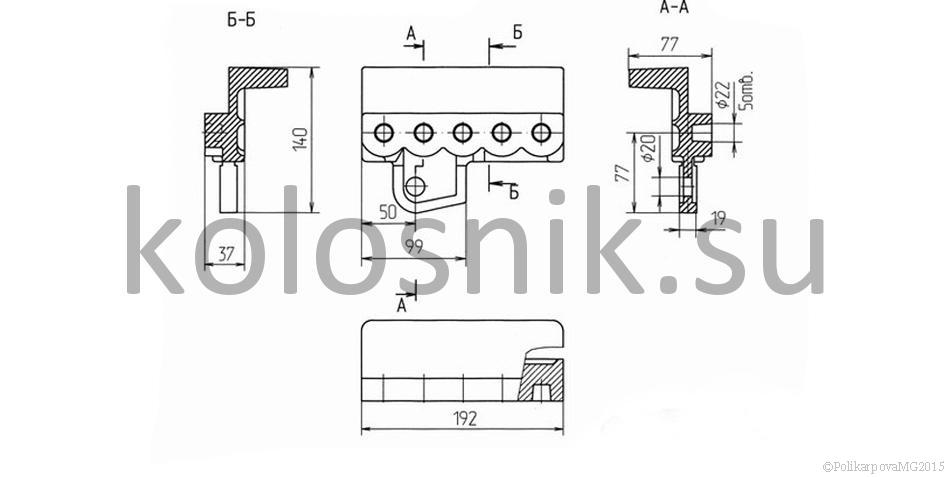

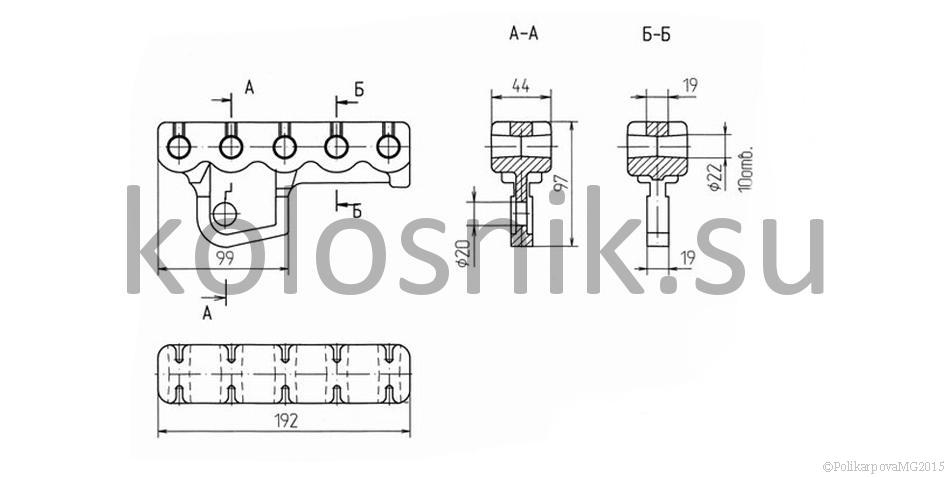

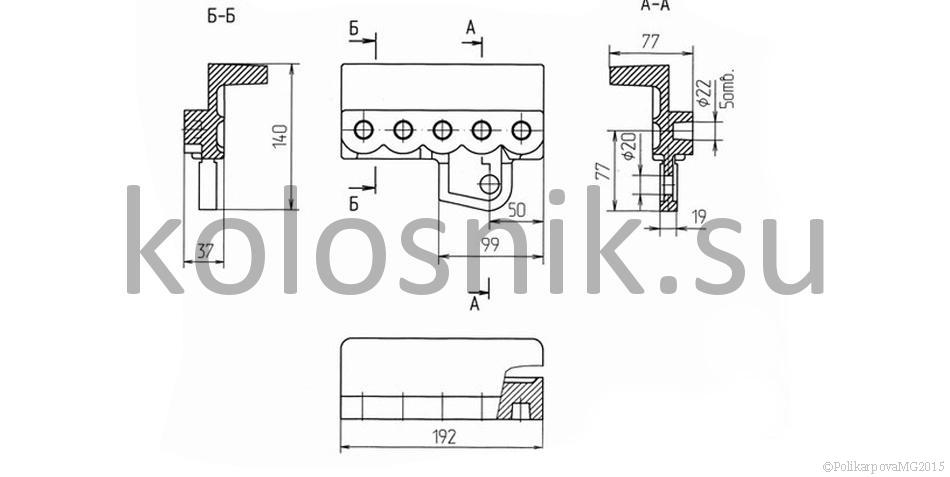

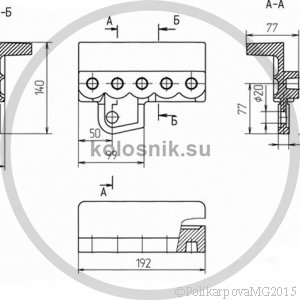

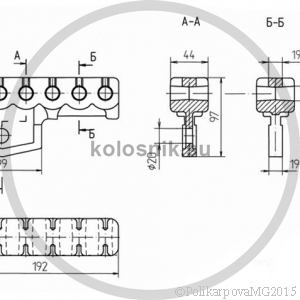

Держатель левый (5 отверстий) 00.7003.004 (T 220.13.002). Чертеж
Держатель правый (5 отверстий) 00.7003.005 (T 220.13.003)
Держатель правый (5 отверстий) 00.7003.005 (T 220.13.003). Чертеж
Держатель средний (5 отверстий) 00.7003.006 (T 220.13.004)
Держатель средний (5 отверстий) 00.7003.006 (T 220.13.004)

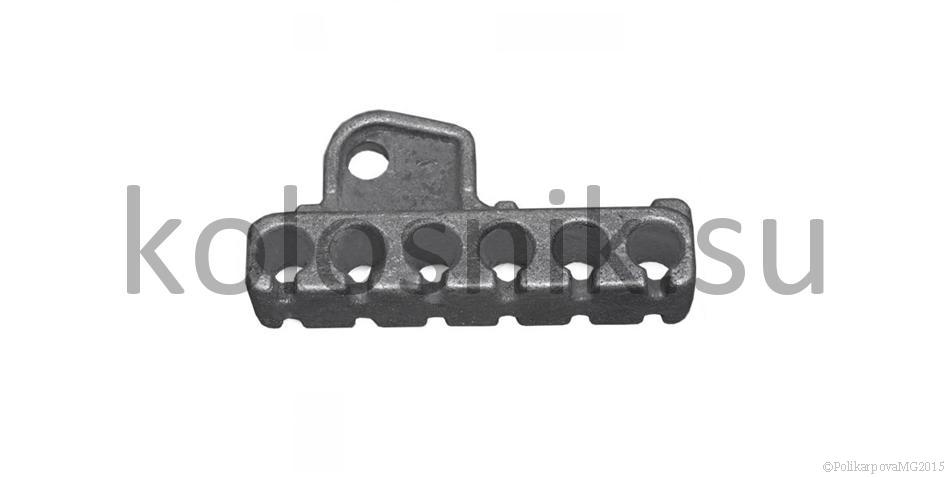

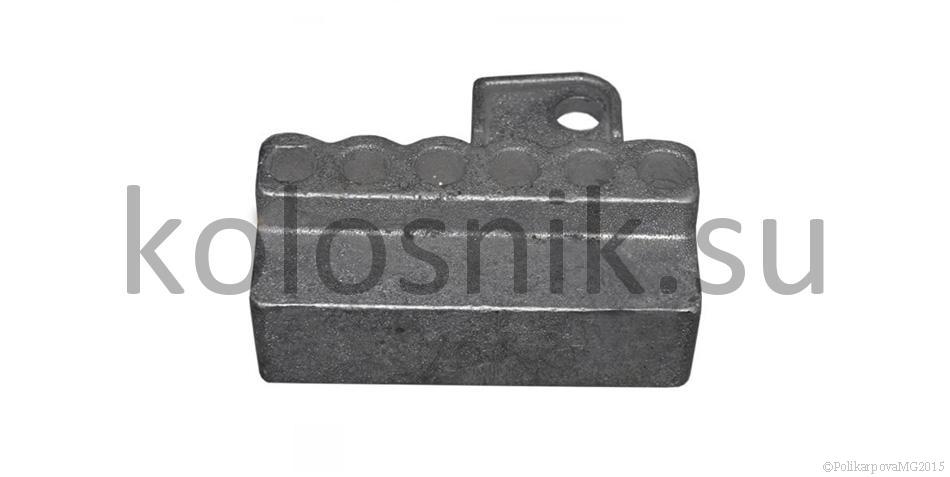

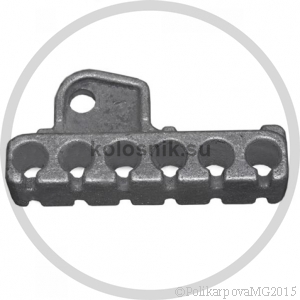

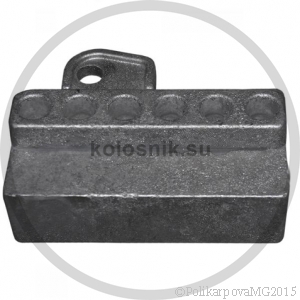

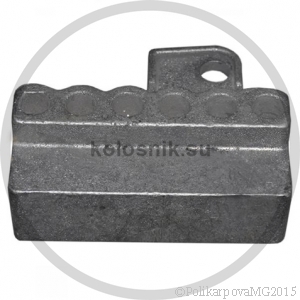

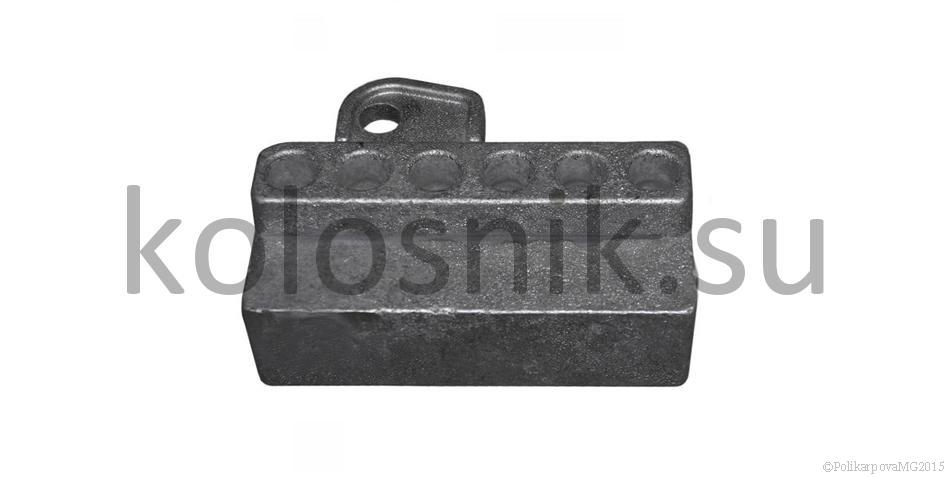

Держатель левый (6 отверстий) 00.7003.001 (Т 9.05.001)

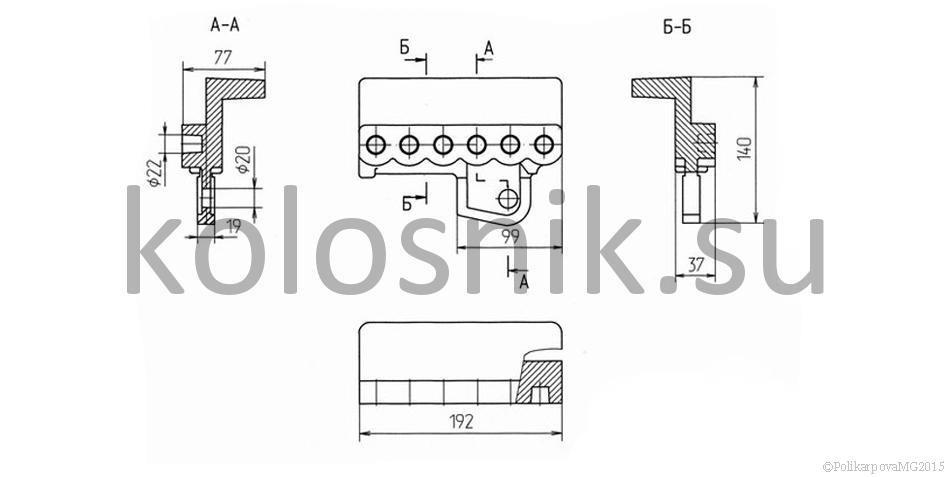

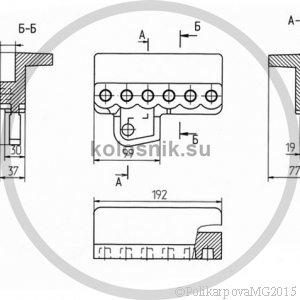

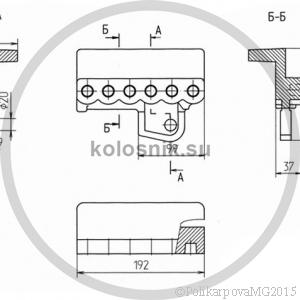

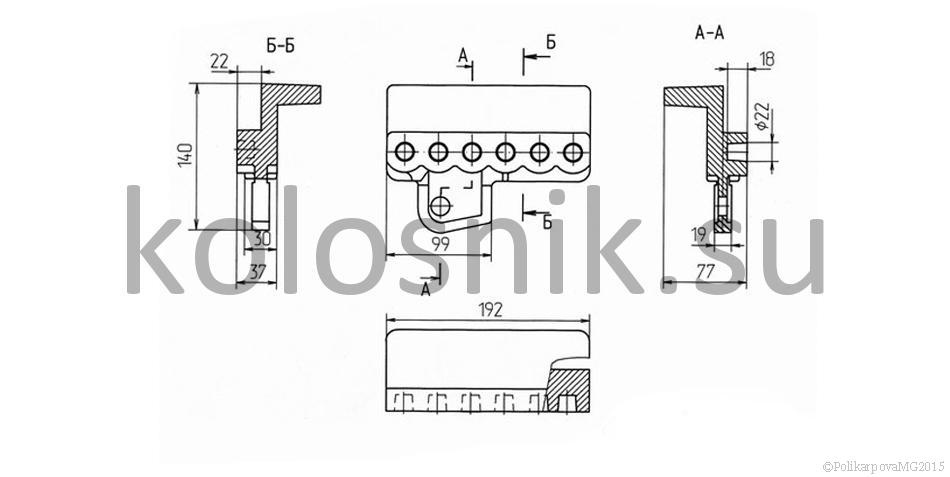

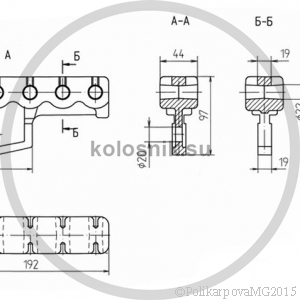

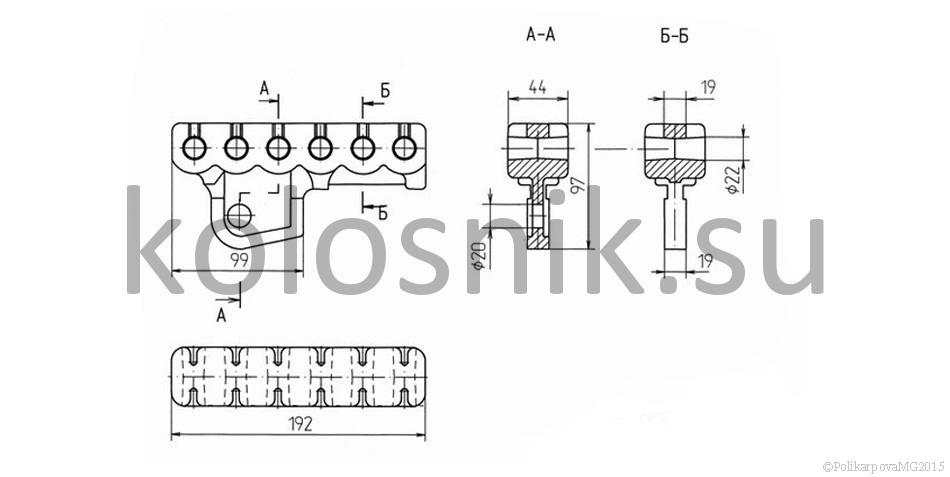

Держатель левый (6 отверстий) 00.7003.001 (Т 9.05.001). Чертеж
Держатель правый (6 отверстий) 00.7003.002 (Т 9.05.002)
Держатель правый (6 отверстий) 00.7003.002 (Т 9.05.002). Чертеж
Держатель средний (6 отверстий) 00.7003.003 (6.30.2)
Держатель средний (6 отверстий) 00.7003.003 (6.30.2). Чертеж

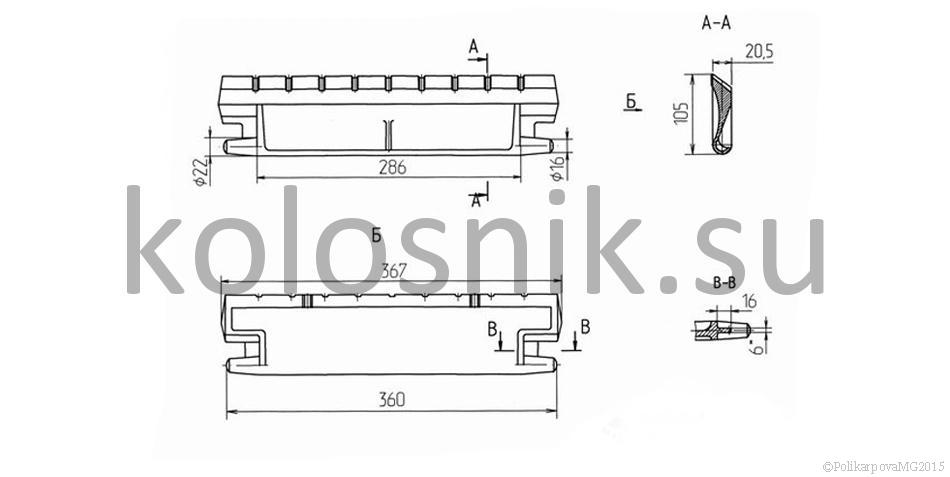

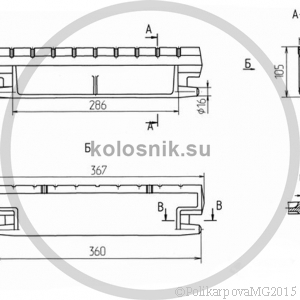

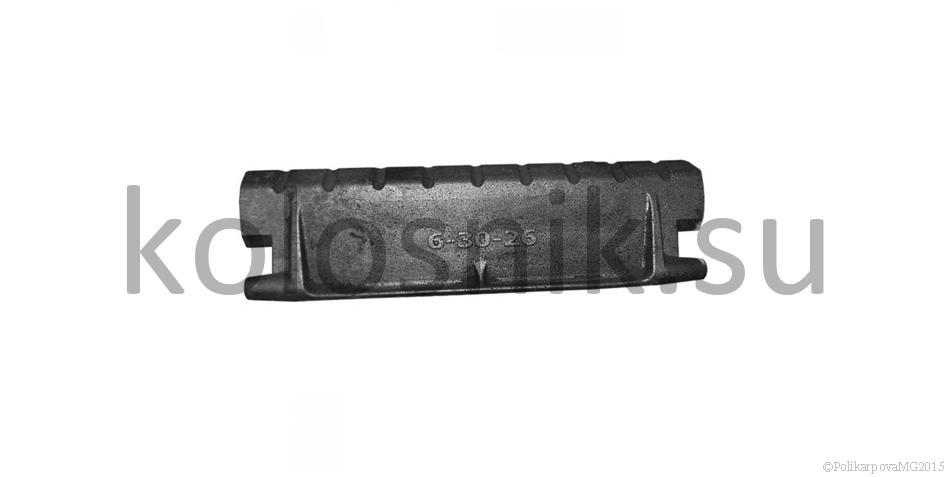

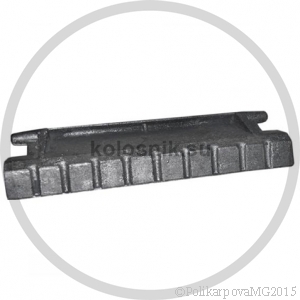

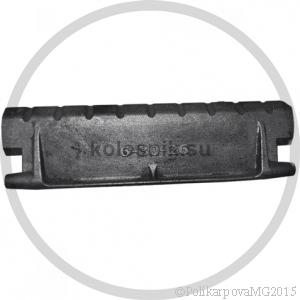

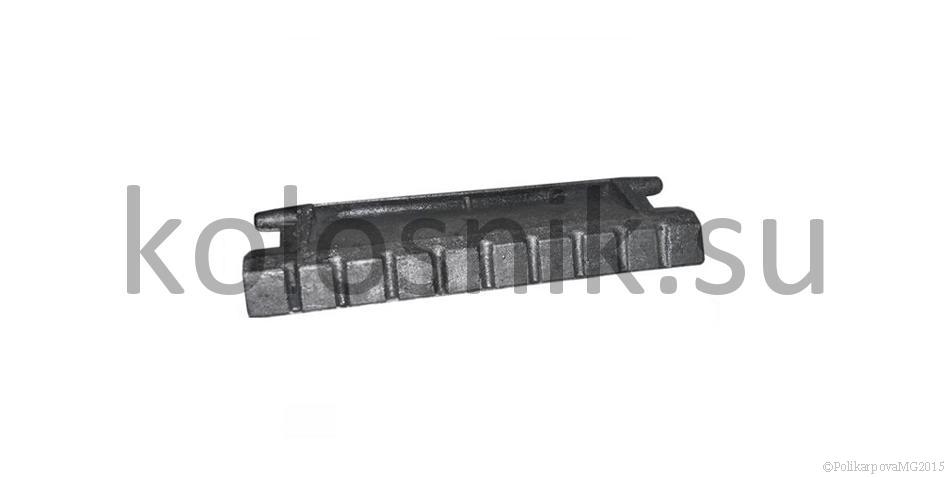

Колосник узкий 00.1603.056 (6.30.26)
