Ведомые колосники топки ТЛЗМ заполняют собой расстояния между рядами ведущих колосников топки ТЛЗМ.

В зависимости от производителя ведомые колосники различаются по номеру чертежа, при этом являясь взаимозаменяемыми.

Маркировка колосника принятая ОАО "Бийский котельный завод" (ОАО БИКЗ):

  • колосник ведомый 00.1603.032.

Маркировка колосника принятая ОАО "Кусинский литейно-машиностроительный завод" (ОАО КЛМЗ):

  • колосник ведомый Т 24.06.001;

Количество ведомых колосников устанавливаемых в различных моделях топок ТЛЗМ и их масса:

Топка ТЛЗМ Топка ТЛЗМ 1,87-2,4 Топка ТЛЗМ 1,87-3,0 Топка ТЛЗМ 2,27-3,0 Топка ТЛЗМ 2,7-4,0 Масса 1 шт.
Колосники ведомые 152 180 270 342 1,53

Ведомые колосники топки ТЛЗМ заполняют межколосниковое пространство. Ведущие колосники правые являются тяговыми элементами в колосниковом полотне и находятся в зацеплении со звездочками, крайние колосники выполняют роль боковых уплотнений.

Все колосники топки ТЛЗМ соединеняются между собой поперечными штырями.

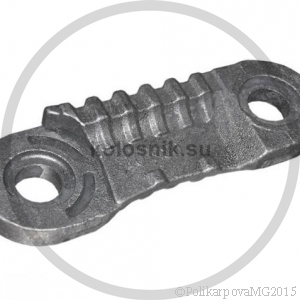

Колосник ведомый 00.1603.032 (Т 24.06.001)

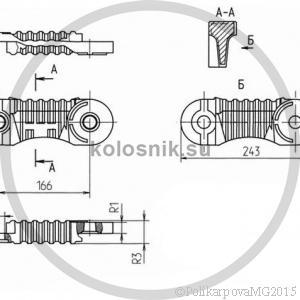

Колосник ведомый 00.1603.032 (Т 24.06.001). Чертеж

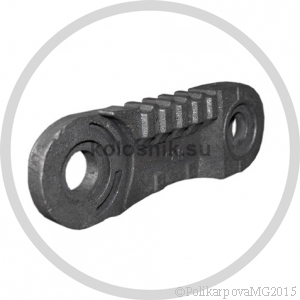

Колосник ведомый (широкий) 0.1603.032-01 (Т 24.06.001-01)

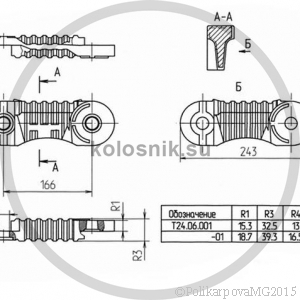

Колосник ведомый (широкий) 0.1603.032-01 (Т 24.06.001-01). Чертеж
