Держатель колосника

Главная»Статьи о колосниках»Держатель колосника

Держатель колосника применяется в механических топках с чешуйчатой цепной колосниковой решеткой типа ТЧЗМ.

В зависимости от модификации топки бывают держатели колосников пяти и шестидырые.

Держатели колосникаов фиксируются между собой валиками ТЧЗМ.

Держатели колосников ТЧЗМ с шестью отверстиями:

Наименование Чертеж ОАО "БИКЗ" Чертеж ОАО "КЛМЗ" Количество деталей в топке ТЧЗМ, размер топки Масса 1 шт., к
ТЧЗМ 2,7/4,0 ТЧЗМ 2,7/5,6 ТЧЗМ 2,7/6,5 ТЧЗМ 2,7/8,0
Держатель левый (6 отверстий) 00.7003.001 T 9.05.001 49 67 75 91 4,4
Держатель правый (6 отверстий) 00.7003.002 T 9.05.002 49 67 75 91 4,4
Держатель средний (6 отверстий) 00.7003.003 6.30.2 294 402 450 581 2,2

Держатели колосников ТЧЗМ с пятью отверстиями:

Наименование Чертеж ОАО "БИКЗ" Чертеж ОАО "КЛМЗ" Количество деталей в топке ТЧЗМ, размер топки Масса 1 шт., к
ТЧЗМ 2,7/4,0 ТЧЗМ 2,7/5,6 ТЧЗМ 2,7/6,5 ТЧЗМ 2,7/8,0
Держатель левый (5 отверстий) 00.7003.004 T 220.13.002 50 67 76 92 3,7
Держатель правый (5 отверстий) 00.7003.005 T 220.13.003 50 67 76 92 3,71
Держатель средний (5 отверстий) 00.7003.006 T 220.13.004 300 402 456 552 2,15

Купить держатели колосника можно на котельном заводе производителе котлов и топок.

Обзор цены на запасные части и колосники топки ТЧЗМ приведен в разделе - цены на колосники.

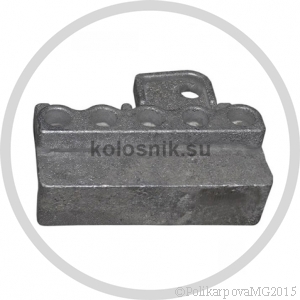

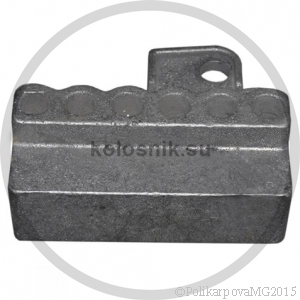

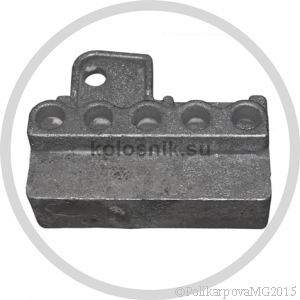

Держатель левый (5 отверстий) 00.7003.004 (T 220.13.002)

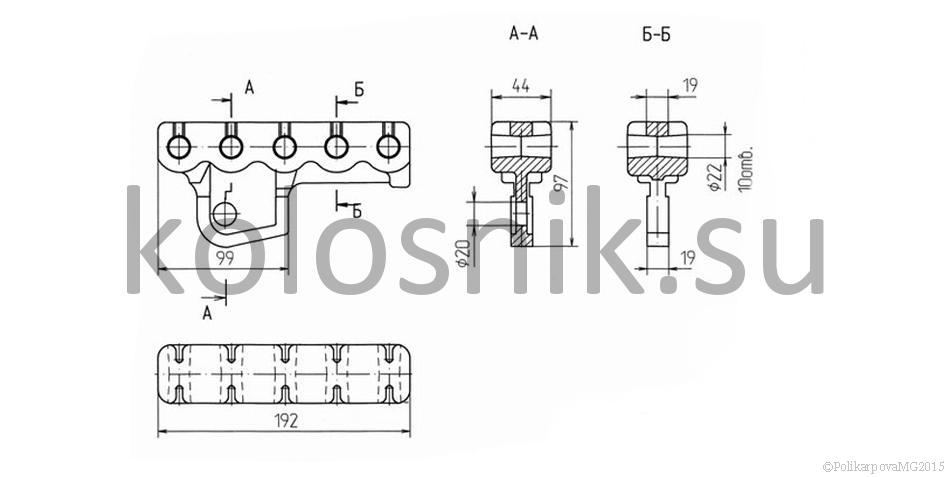

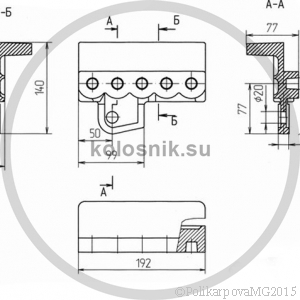

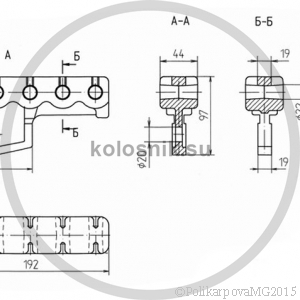

Держатель левый (5 отверстий) 00.7003.004 (T 220.13.002). Чертеж

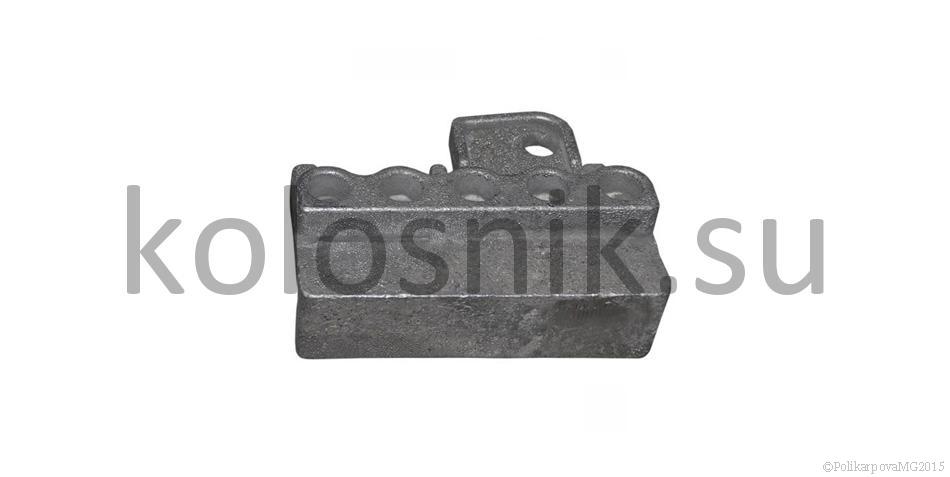

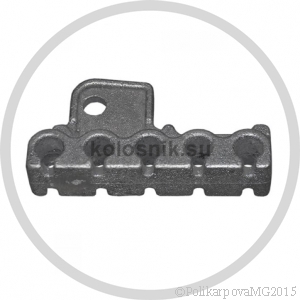

Держатель средний (5 отверстий) 00.7003.006 (T 220.13.004)

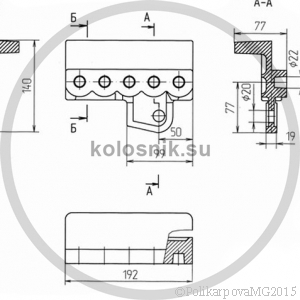

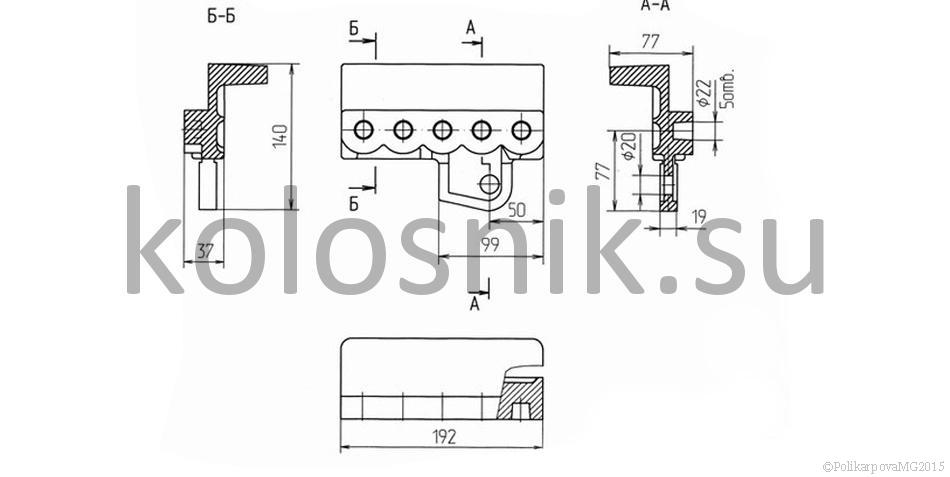

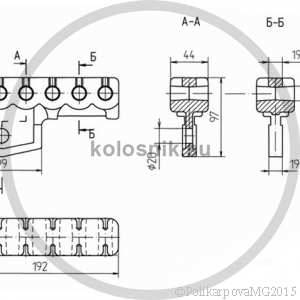

Держатель средний (5 отверстий) 00.7003.006 (T 220.13.004). Чертеж
Держатель правый (5 отверстий) 00.7003.005 (T 220.13.003)

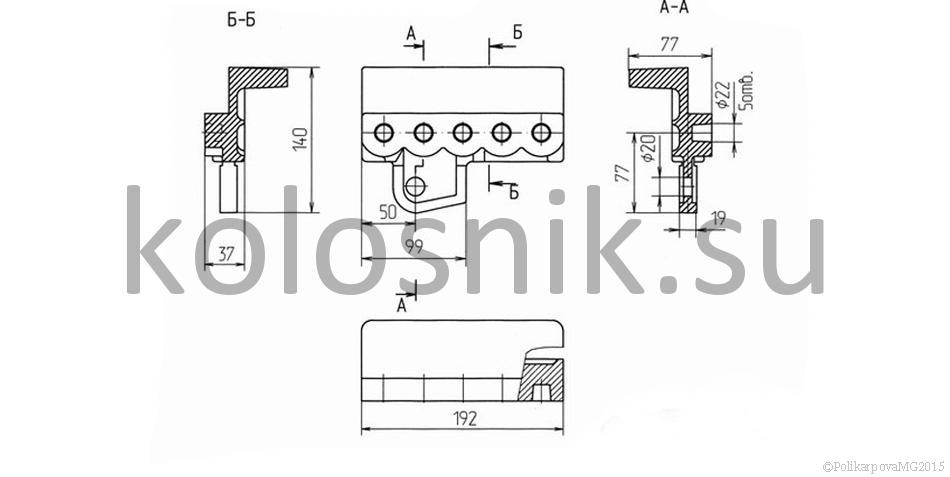

Держатель правый (5 отверстий) 00.7003.005 (T 220.13.003). Чертеж

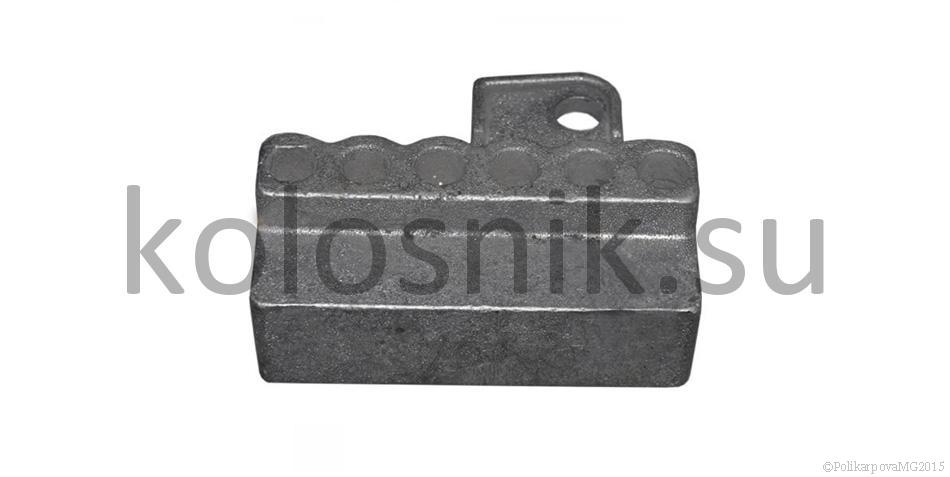

Держатель левый (6 отверстий) 00.7003.001 (Т 9.05.001)

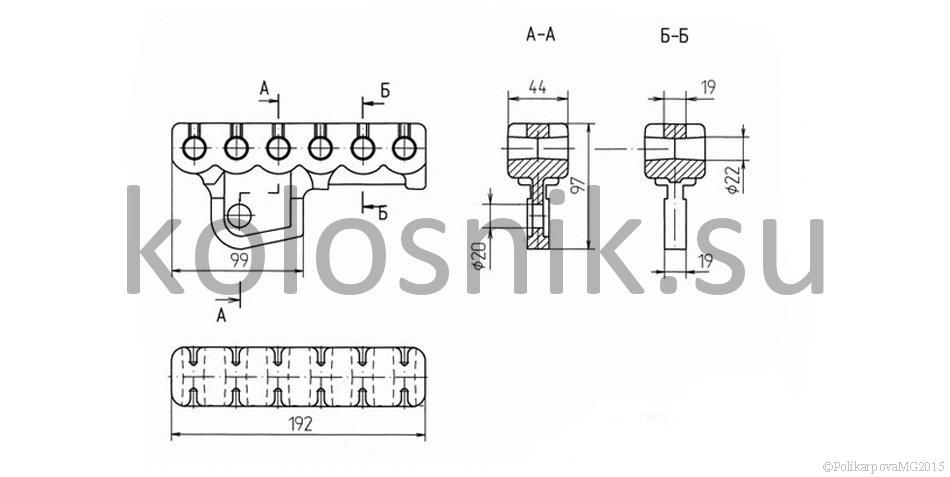

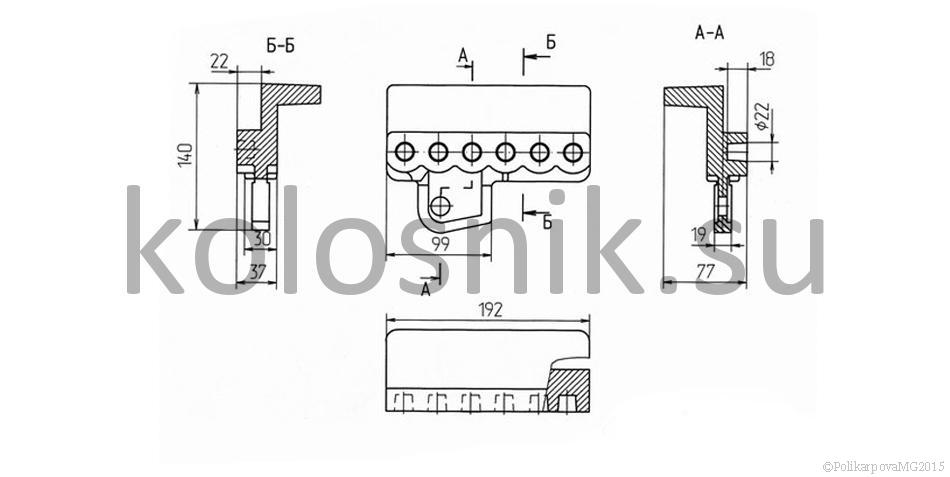

Держатель левый (6 отверстий) 00.7003.001 (Т 9.05.001). Чертеж

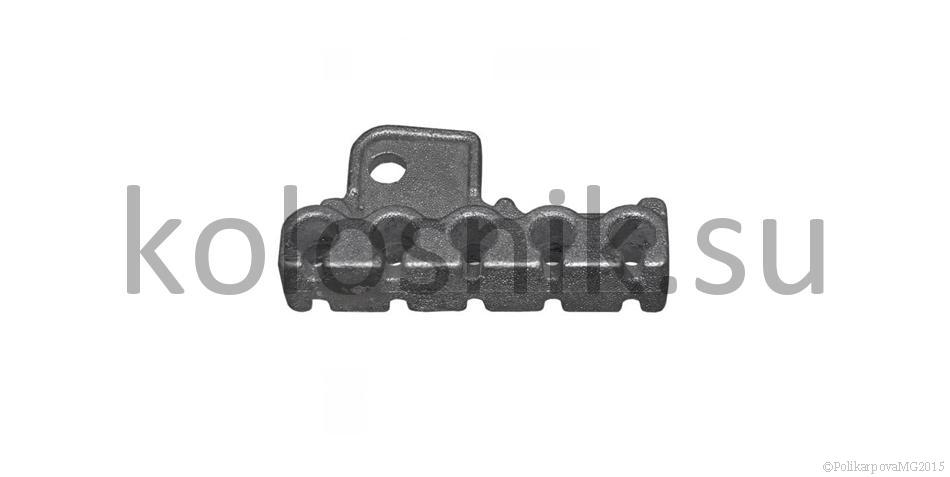

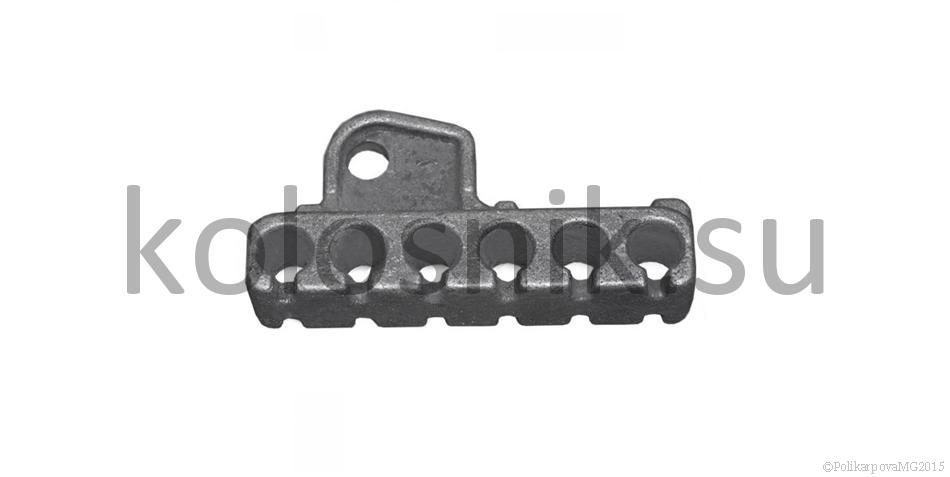

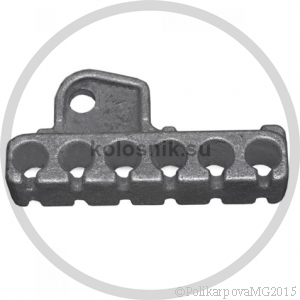

Держатель средний (6 отверстий) 00.7003.003 (6.30.2)
Держатель средний (6 отверстий) 00.7003.003 (6.30.2). Чертеж

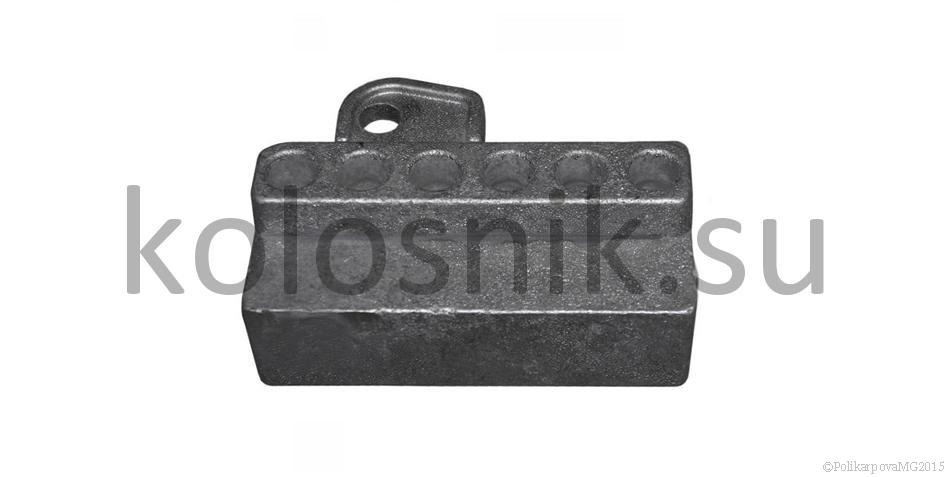

Держатель правый (6 отверстий) 00.7003.002 (Т 9.05.002)

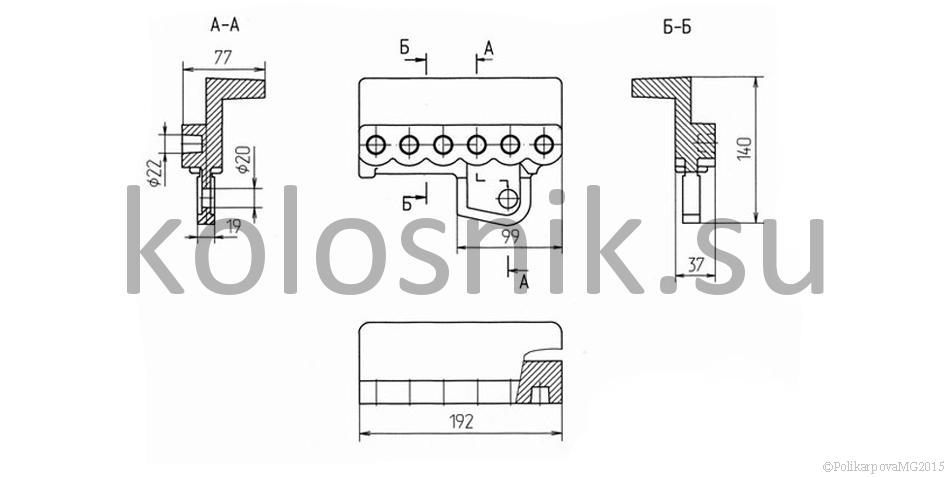

Держатель правый (6 отверстий) 00.7003.002 (Т 9.05.002). Чертеж
